Paso 2: Resumen del proyecto: Digital trabajo de escalas
El funcionamiento de una balanza digital se basa en un componente llamado un calibrador de tensión. Una galga de tensión puede utilizarse para medir la fuerza aplicada sobre un objeto.
Cuando un material se empuja o se tira, se estira o comprime. Tomemos por ejemplo un trampolín. Si un nadador se encuentra en el extremo de un trampolín, la Junta se deforme. Comprime la parte inferior de la Junta y se estira la parte superior. Ahora imagen un alambre se coloca sobre el tablero. Un alambre actúa como una resistencia y cuanto mayor sea el cable mayor será la resistencia. Así que si el alambre se estira en el trampolín, su resistencia aumenta. La fuerza más aplicada a la Junta, cuanto mayor sea la de resistencia. En esencia, se trata de cómo funciona un medidor de tensión.

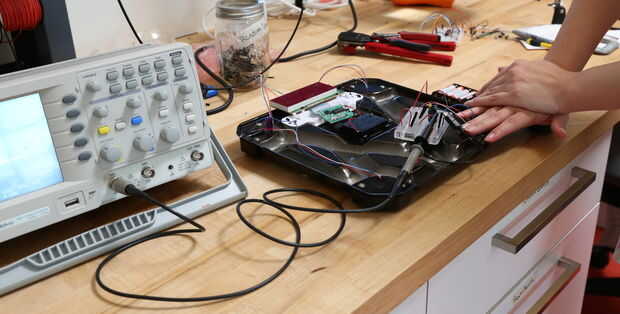

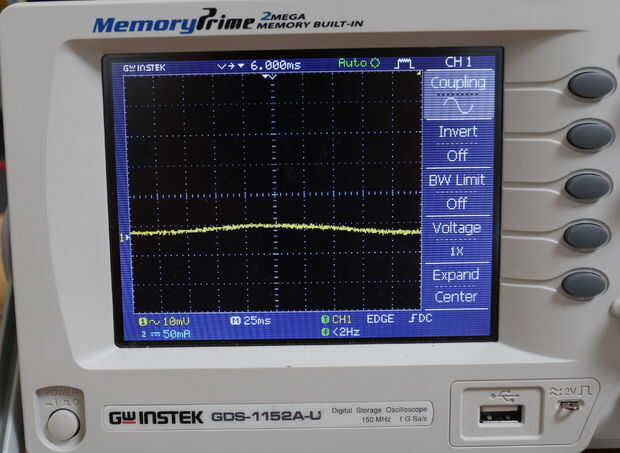

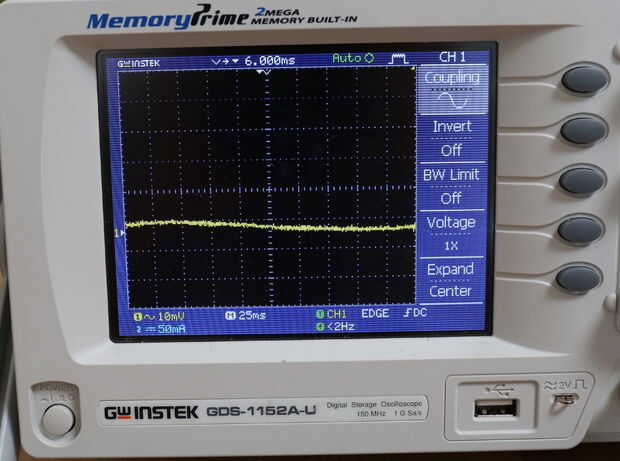

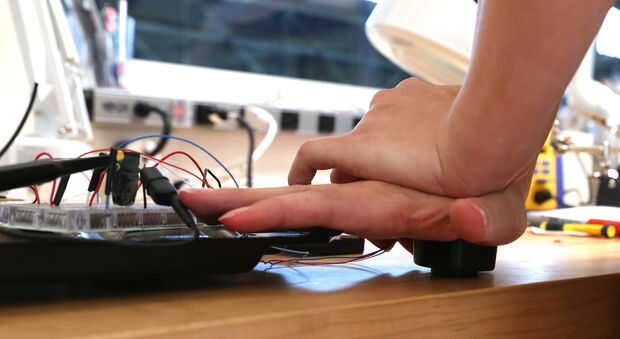

Podemos ver esto por nosotros mismos con una escala digital. Separar una de las galgas de 3 cables de la báscula de baño. Conecte su cable rojo al poder, alambre azul o negro de tierra y cable blanco para el osciloscopio. Tiene un amigo "bomba" de la galga extensométrica o aplicar peso a él encendido y apagado. Pareja de AC el osciloscopio y reloj mientras que el voltaje de la salida del indicador de la mancha cambia con fuerza.
