Paso 5: Escala de circuitos: cortar el cableado

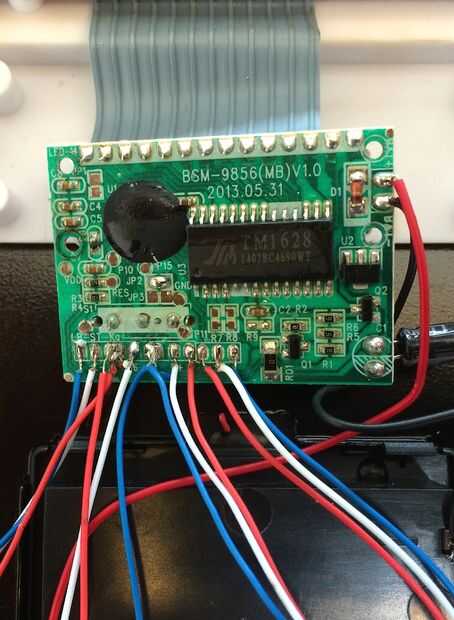

Mi escala tiene cuatro células de carga de 3 hilos. Cada celda de carga tiene un azul, un rojo y un cable blanco, donde
- rojo = V en
- blanco = V-out
- azul = GND

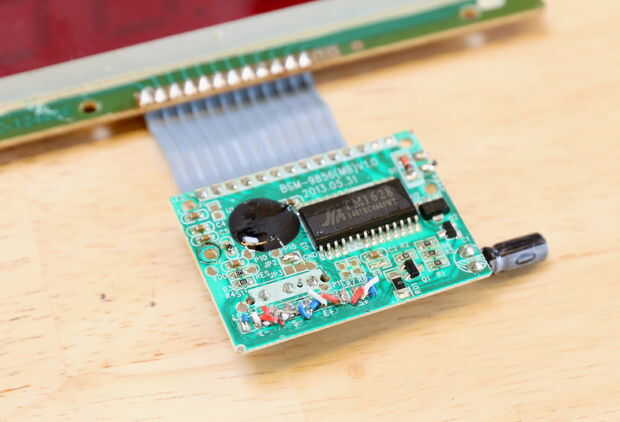

Cortar estos cables (12 total) de la PCB de la escala. También a cortar la energía y los cables de corriente de la batería a la placa de tierra.
Habrá etiquetas debajo de las conexiones que sólo fueron cortadas lejos. Leen "E +, E-, s +, S-". En mi tablero, estas etiquetas están por debajo de la conexión entre los cables blanco y el PCB. Estas etiquetas están parados para "Excitar" y "Sentido". Yo de color codificado cada cable blanco con un pedazo de cinta de color que me ayude a distinguir las células de carga.
