Base ajustable de acero

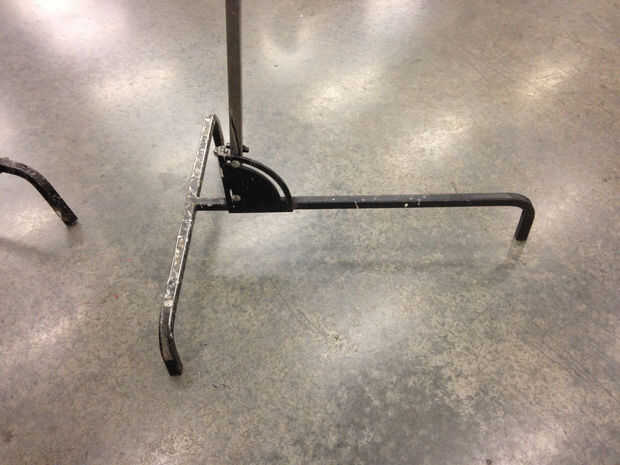

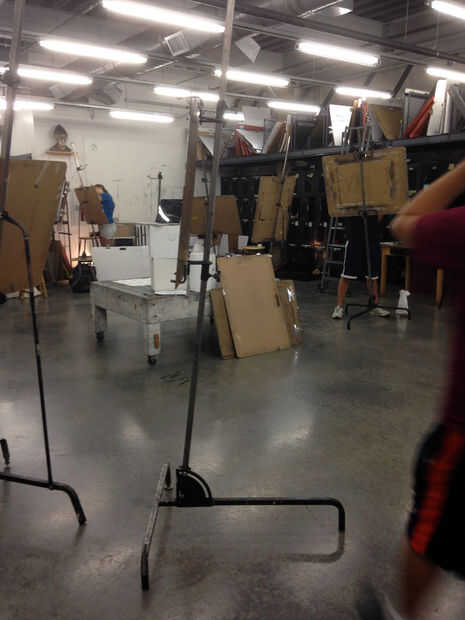

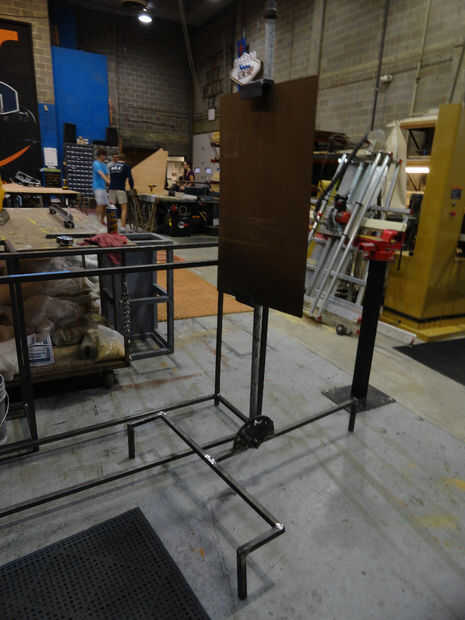

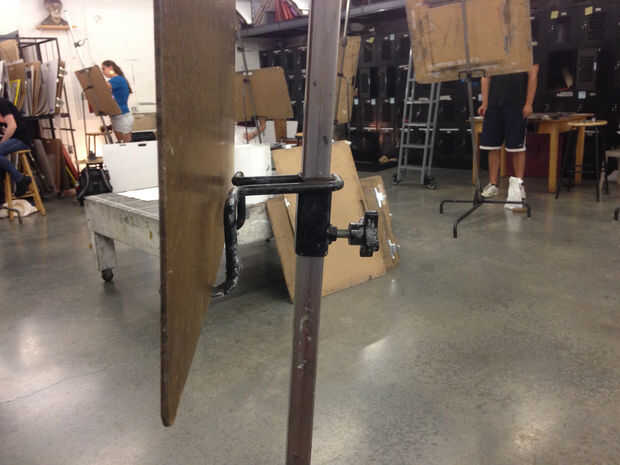

Recientemente he tenido el placer de usar un caballete excelente en una clase de dibuja. Lo que distingue a este uno aparte de otros que he visto es el nivel de ajuste. Mis compañeros y todos tienen diferentes preferencias para Cómo dibujamos. Desde el 6' chico que le gusta hacer, a la mayoría de la clase sentados en los taburetes, me sienta en un banco bajo. Este caballete es ajustable para ser cómodo para todos ésos alturas de posiciones y más. He conectado varias imágenes de la original a continuación. Para este instructivo, vamos a crear un duplicado con algunas modificaciones. Aquí es lo que necesitarás:

Herramientas

1 soldador MIG (capacidad de soldadura hasta 3/16" acero suave)

1 cortador de plasma con una guía de corte del círculo

1 Sierra de corte frío (una tronzadora funciona así)

1 taladro de columna (un taladro de mano razonablemente potente puede trabajar en un apuro)

1/8 carburo giro broca

3/8 carburo giro broca

25/64" carburo giro broca

½" carburo giro broca

3/4 carburo giro broca

1 tornillo de Banco

Pinzas diferentes para garantizar el trabajo

1 punzón metálico (automática recomendada)

1 cinta para medir (por lo menos 16')

Una herramienta de desbarbado

Una chaqueta de soldadura

Una campana de soldadura

Completa de guantes de cuero grueso (convenientes para soldadura, MIG no utiliza guantes TIG)
Amoladora angular con una piedra y disco de papel de lija fino (si tienes dos, uno con una cabeza de piedra de montaje y uno con la cabeza lijar puede hacer el proceso más rápido)

Un escribano de metal

conjunto de grifo de 3/8" y mueren

Suministros

10' a 1" acero cuadrado (suave, calibre 18 paredes)

6" a 1 ½" acero cuadrado (suave, calibre 18 paredes)

5' a 1" programar un tubo blackiron 40

1'x 1' 1/ 8" acero placa

2" a 1" 18 calibrador de ángulo de hierro

3 a 2 1/4" 3/8" tornillos de diámetro

1 a 2" 3/8" perno de cabeza hexagonal de diámetro

1 a 2" 3/8" perno de cabeza hexagonal de diámetro

3 a 3/8" sobre las perillas de perno

3 a 3/8" tuercas hexagonales

1 a 3/8 tuerca de mariposa

1 a tuerca nylon 3/8"

4 a las arandelas planas de 3/8"

1' a 2 x 4 8' x 8" 3/4" madera contrachapada

tornillos para madera de 1 3/8"

Tablero del arte de su elección

He incluido dibujos técnicos detallados con todas las dimensiones pertinentes y una lista de corte. Consúltelas a continuación como proceder con el proceso.
