Paso 9: montaje
Te recomiendo montar la hexbug en el siguiente orden:
- Marca posiciones de todo poder externo fuente de casos y taladrar los agujeros del alambre
- Marcar la posición del sensor IR y taladre el agujero para los cables de sus
- Fijar los casos de suministro de energía y tire de los cables dentro del escarabajo, conecte los cables de la AAA de 2 casos en serie para lograr 6V
- Conectar sensor IR y tirar de sus hilos dentro del escarabajo
- Conecte el sensor de Ultasonic y tender sus cables dentro del escarabajo
- L293D la soldadura en la placa de vero, soldar los cables a todos sus pines
- Soldadura + 6V con el conector de energía del motor de L239D (mediante interruptor de 3 vías - ver paso #23)
- Soldadura - 6V al cable de tierra del L293D
- Crear un cable de "masa común" y todos los cables de tierra del sensor/arduino a éste, incluyendo el - cable de alimentación de 9V
- Fije la tabla de vero en el lugar del tablero de control con tornillos Phillips
- La soldadura de pernos de control de motor L293D para pernos motor apropiados
- Perfore los orificios apropiados en la cubierta superior del escarabajo para Arduino y LEDs
- Fije giroscopio/acelerómetro al interior de la cubierta de escarabajo con cinta adhesiva de doble cara
- Pegar los LEDs respoective agujeros
- Soldadura de resistencias a los ánodos LED
- Cátodos de resistencia a un "terreno común" de la soldadura
- La soldadura de los cables de diferentes colores para las resistencias de los LED
- Marque todos los cables que deberían ir a Arduino y tire de ellas a través de los respectivos lados de los orificios de "Arduino" en la cubierta superior del escarabajo
- Tirar todos los cables a través de los respectivos lados
- Conectar Arduino Nano hacia el exterior de la tapa con cinta adhesiva de doble cara
- Cierre la tapa del escarabajo y apriete ligeramente los 2 tornillos diagonalmente para mantenerlo en su lugar
- Todos los cables de Arduino-limita a los respectivos pines de Arduino de la soldadura

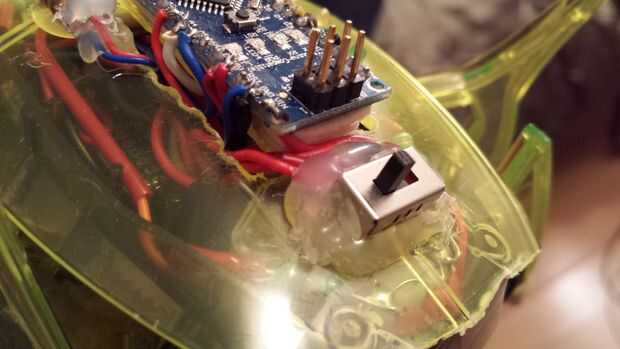

- Utilice tres manera cambiar de hexbug remoto como un interruptor de alimentación para la placa Arduino y motores: enrutar cables positivo 9V y 6V al interruptor y luego al pin VIN de Arduino y Vmotor + pines del L293D respectivamente
- Pegue el interruptor a la cubierta de escarabajo con una pistola de pegamento
- Tire de los cables exceso hacia abajo en la cubierta superior
- Apriete los 4 tornillos de Phillips
