Paso 1: Paso 1: construir el circuito
El circuito consta de 9 LEDs blanco brillantes con resistencias de caída adecuada y un conector USB-A para fuente de alimentación. El disyuntor es adherido a la caja y conectado al circuito.
Debido a la forma de la carcasa, la placa perforada se enrosca en la cubierta con pernos M4x50 (ver paso 2).

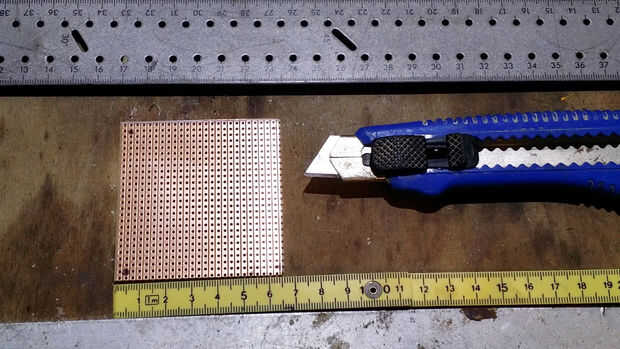

1. preparar la placa perforada cortando 25 x 26 los orificios y perfore 4 orificios (ø 4mm) para la fijación.

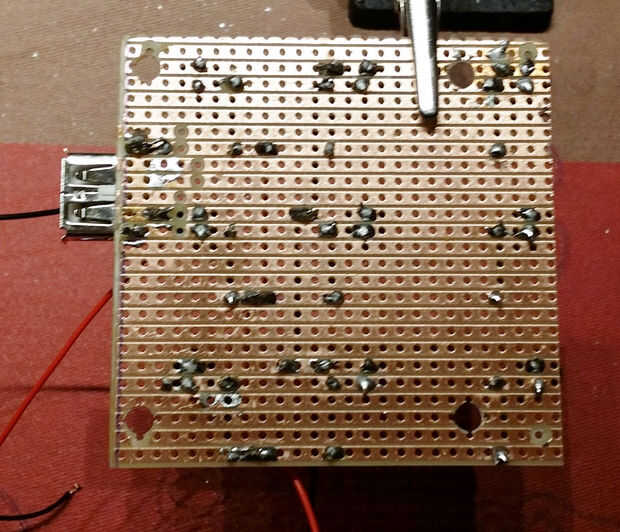

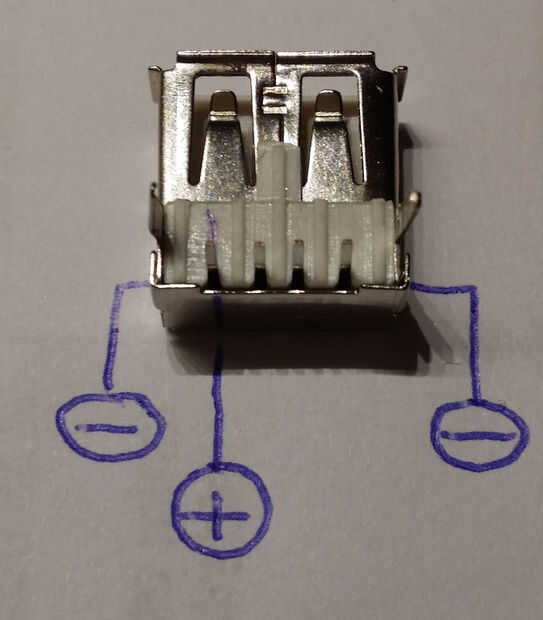

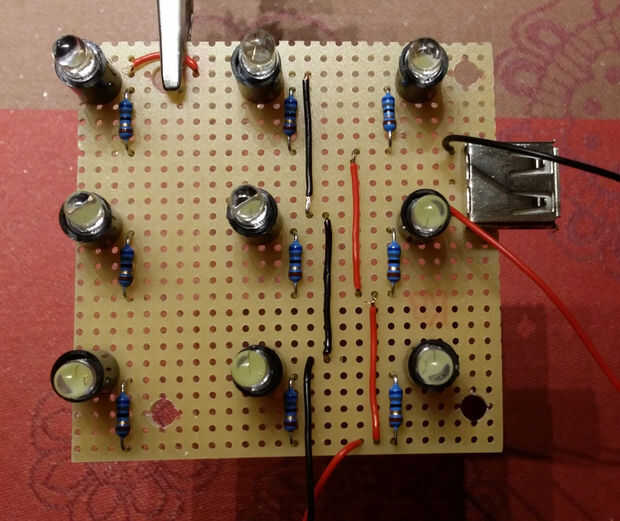

2. Si es necesario, limpiar las rayas cobre con desengrasante. Coloque los componentes en el tablero como se muestra en la fotografía. Tenga en cuenta la polaridad de los LEDs y el + 5, 3V pin del conector USB. Coloque también los 4 puentes (2 x en rojo) y 2 cables negros en el tablero. Empezar a soldar, luego corte las patas de los componentes.

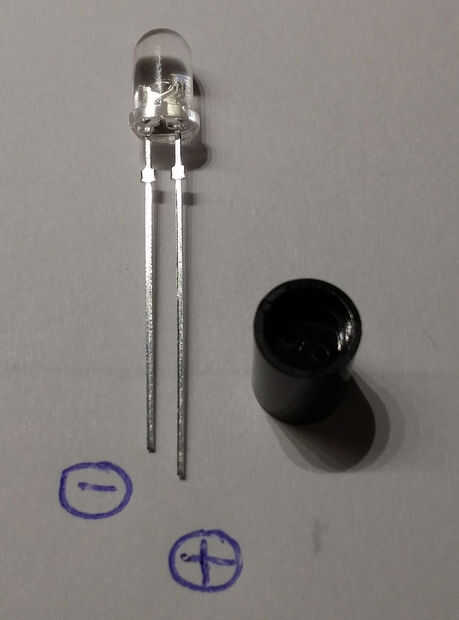

Para mantener la misma distancia entre LED y placa perforada usé a espaciadores de 9mm para los LEDs.
3. para conectar el interruptor, cortar 4 piezas de cable (2 x rojo y negro 2 x) y tira al final. Uno de los extremos de los cables negros en el lado negativo del conector USB y las rayas negativa del circuito de la soldadura. Hacer lo mismo con los dos cables rojos por soldar el lado positivo del conector USB y las rayas positivo del circuito.
