Base de pantalla de bandera: ángulo ajustable 7-bandera ramo (10 / 16 paso)

Paso 10: Soporte superior de mecanismo de elevación

Del soporte superior del mecanismo elevación proporciona un soporte para el tornillo de elevación y soporte lateral para la guía de varillas. Desde entonces se sujeta a ambas la parte superior y contraportadas, una de estas cubiertas pueden eliminarse individualmente sin comprometer el apoyo del mecanismo de elevación. Si había utilizado materiales más amplia, este paso habría requerido menos soldadura, pero utiliza materiales que mienten alrededor de la tienda.

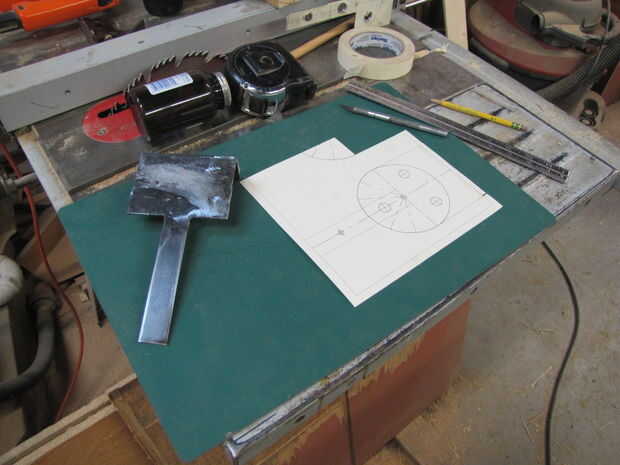

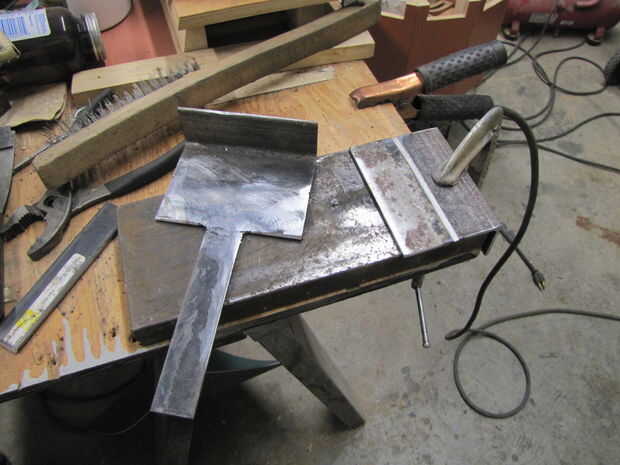

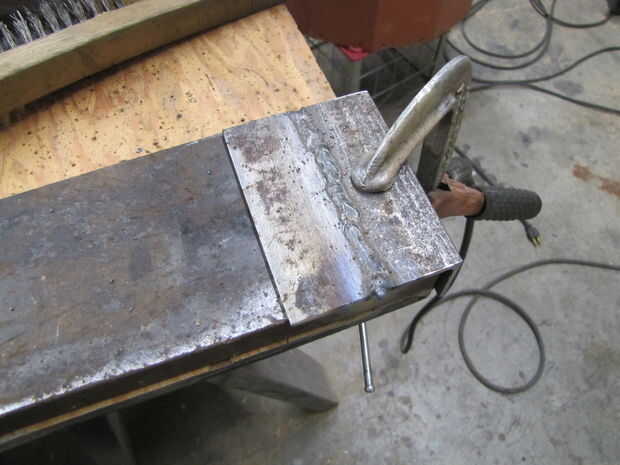

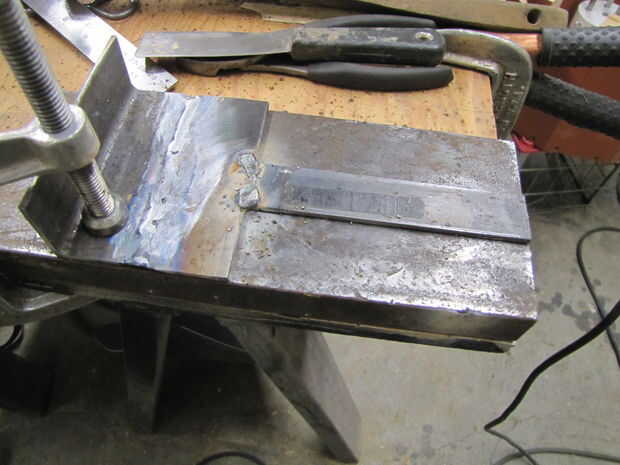

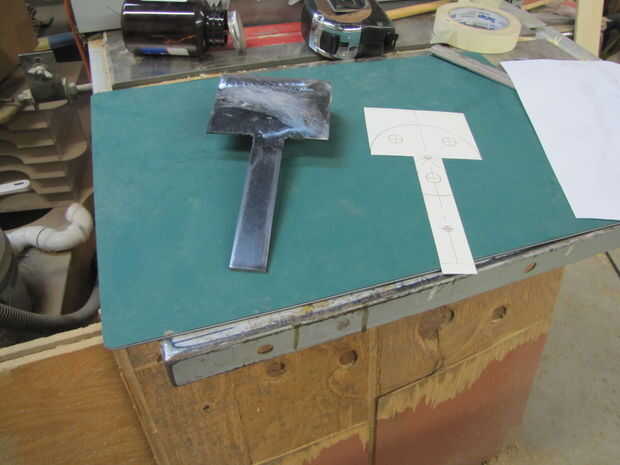

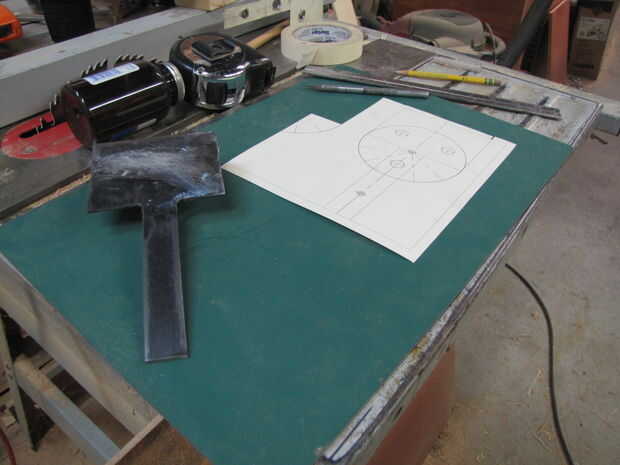

Extendió la pierna horizontal del ángulo 1½" por la soldadura de ranura plana stock y molerlo suave. Luego imprime una plantilla de la disposición del agujero, adherido al soporte y los agujeros perforados: (3) ½" agujeros para la elevación tornillo y guía de las barras y (1) ¼" agujero para que un tornillo sujetar el soporte a la cubierta superior. También perforé (2) ¼" orificios en la pierna vertical para sujetar el soporte a la cubierta posterior. Soldado con autógena ¼" tuercas hexagonales de la superficie del lado inferior/interior en las ubicaciones de los tornillos.

Después de establecer la longitud de la varilla roscada para el tornillo de elevación, había determinado la ubicación de las 3 tuercas. Una tuerca en la parte inferior sirve como soporte vertical para la varilla roscada. Los dos en la parte superior Fije la varilla en el soporte superior. Con las tuercas ubicadas en la barra, perforé un agujero de 3/16" a través de cada uno para permitir la instalación de pernos de rodillo para bloquear en lugar.

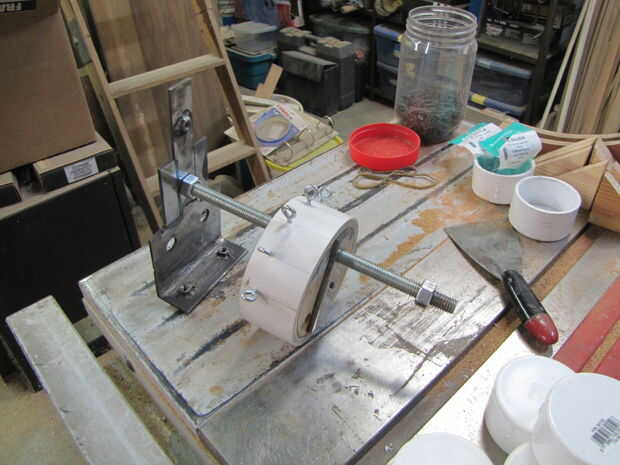

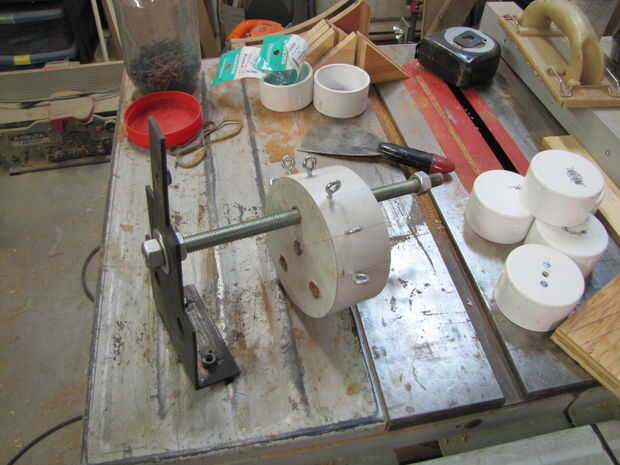

Después del montaje de la varilla roscada, disco y el soporte superior de elevación y asegurar las tuercas con roll pins.
