Base de pantalla de bandera: ángulo ajustable 7-bandera ramo (4 / 16 paso)

Paso 4: Guía inferior perno montaje para soporte de la bandera "Bolsillos"

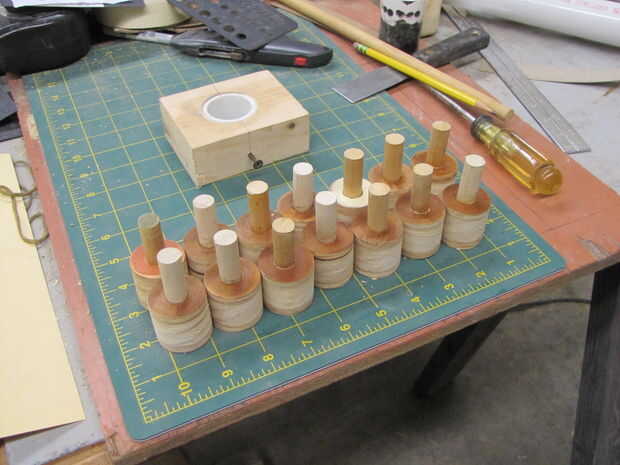

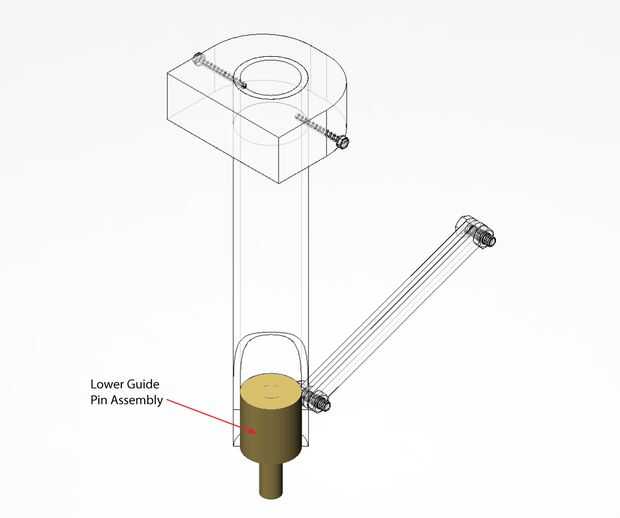

Los pasadores de guía inferiores restringen el movimiento de lado a lado de la parte inferior de cada bolsillo de apoyo de bandera para el bolsillo puede girar suavemente en un solo plano. Cada uno está compuesto por una varilla de pasador de ½" montada en un tapón de madera que se sujeta dentro de la parte inferior de la tubería de PVC de 1¼" que forma el bolsillo. 7 Asambleas se requieren para cada base completa.

Hice la guía perno conjuntos de tapones de madera aserradas de 2-de desecho usando un 1⅜ "serrucho para producir tapones aproximadamente 1¼" de diámetro. Lija la superficie exterior de estos casquillos de montaje en mi taladro a través de un ¼" perno, arandelas de acero y una tuerca de acoplamiento.

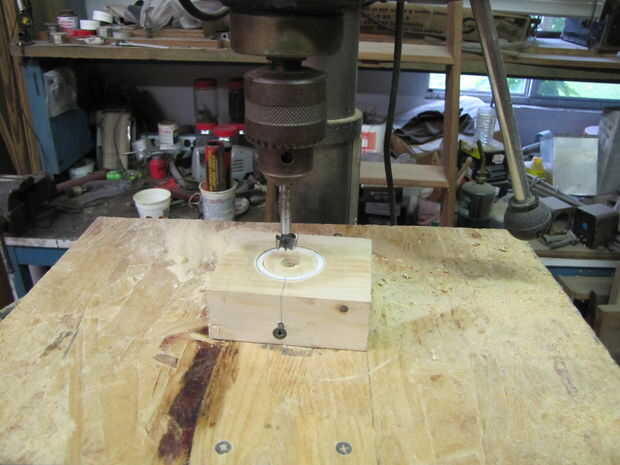

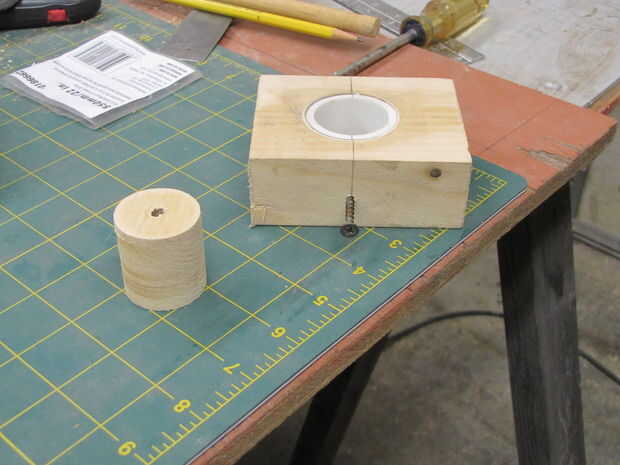

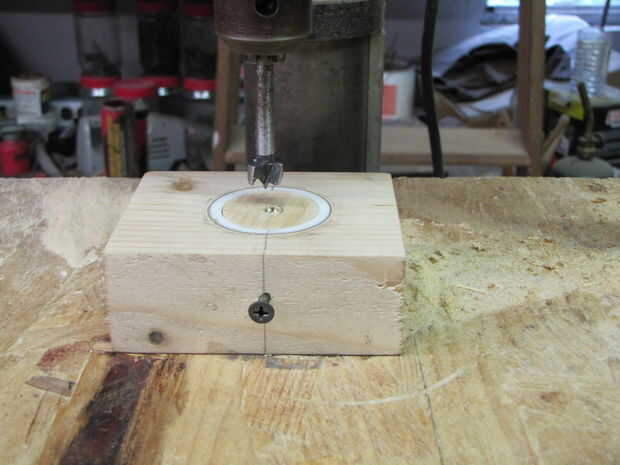

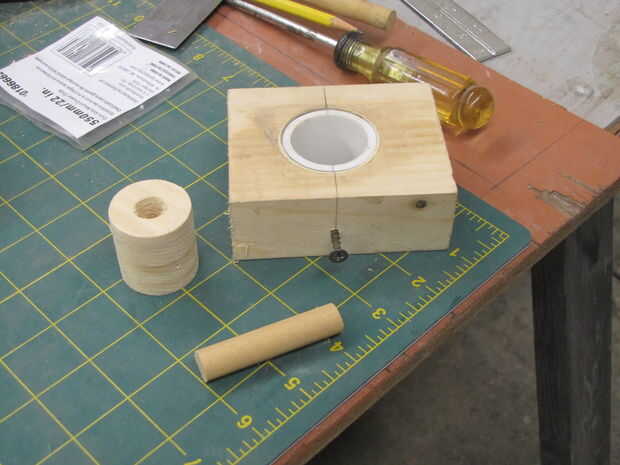

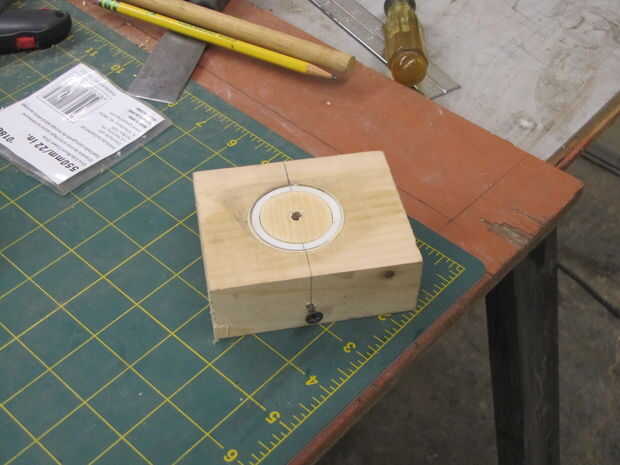

Para perforar el agujero de diámetro de ½" en el centro de la clavija, hice un taladro caladora de 2-por desecho después de la mayor parte de los mismos pasos como conjuntos de pivote de madera pino. La principal diferencia es que omití las ¼" madera contrachapada capas externas. Me ha acuñado un pedazo corto de 1¼" PVC firmemente dentro del agujero y añadido un tornillo drywall para usar como un tornillo de ajuste. Esto me permitió el tapón dentro del PVC, asegúrelo con el tornillo de la mampostería seca y taladre el agujero de ½" con una broca Forstner. Tenga cuidado en apretar el tornillo de yeso para que no se extiende lo suficiente en el tapón de madera para ser golpeado por la broca Forstner, entorpecimiento de la broca.
