Base de pantalla de bandera: ángulo ajustable 7-bandera ramo (6 / 16 paso)

Paso 6: Montaje de bandera apoyo bolsillos y enlaces de elevación

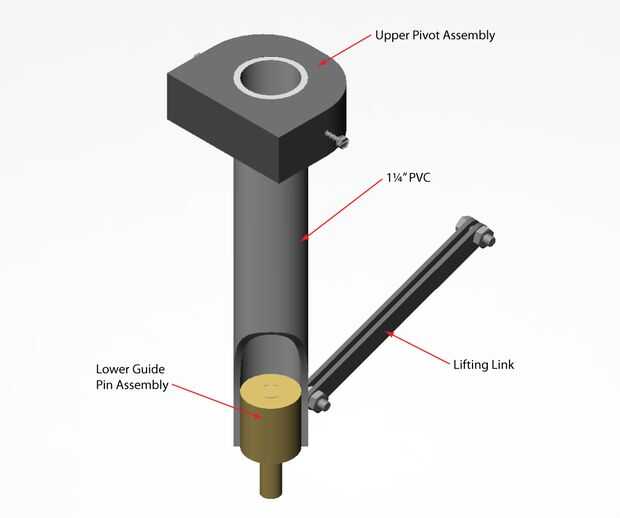

usé tornillos de rosca chapa cabeza hexagonal como los ejes de pivote. Para instalarlas, taladré agujeros en cada lado de cada conjunto de pivote superior. Me corte el PVC 1¼" a la longitud e inserta las secciones en los conjuntos de pivote ha acuñado. Acortado/blunted los tornillos por la molienda de los puntos. El propósito era permitir que estos tornillos empujar contra el material de cartón calza con hacia fuera lo – el PVC en los agujeros de sujeción penetrando, con las cabezas de los que ahora se extiende lo suficiente para servir como el pivote puntos. (Consideré colocar secciones cortas de la línea de freno de acero de los tornillos que actúan como cojinetes, pero yo aún no he decidido que esto es necesario).

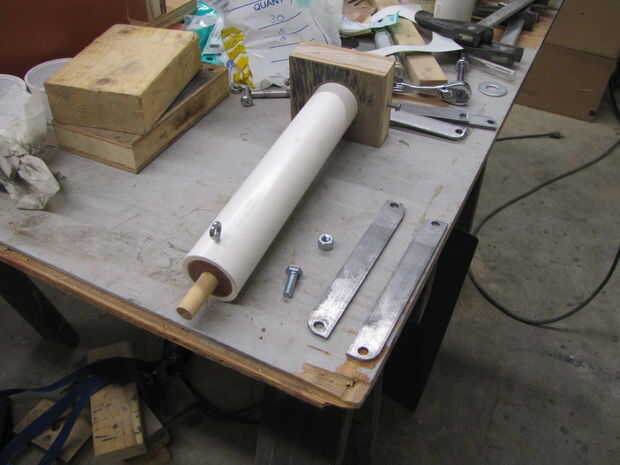

Me envuelve los enchufes de los pasadores de guía inferiores con cartulina que les calza perfectamente dentro de la PVC y había les había instalado. He marcado el PVC y perforar agujeros para los ojos del tornillo. Lo he hecho mi mejor poner los ojos del tornillo en la misma posición que en el lugar, sería el centro del ojo cerca de la misma distancia de la tubería en todas las Asambleas. Escarió hacia fuera que los ojos con un 17/64" broca para permitir que los pernos se deslice a través de más fácilmente.

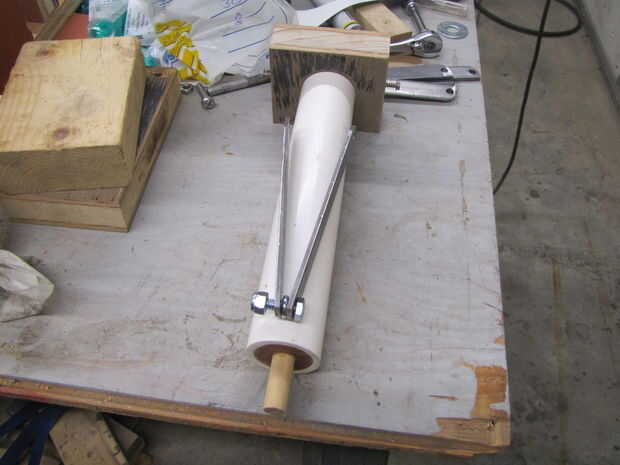

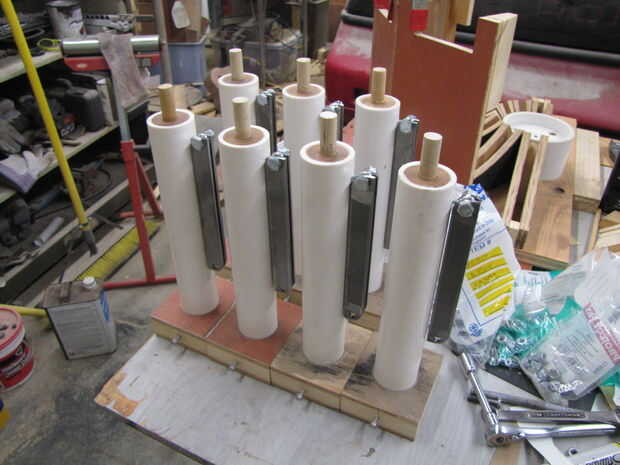

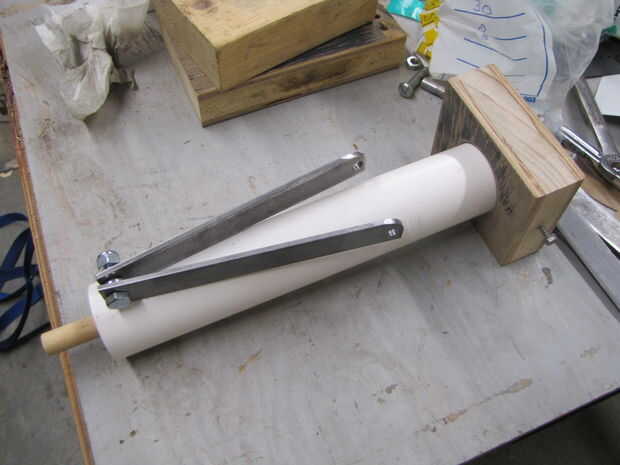

Con el tornillo de ojos en lugar y escariaron, coloqué un segmento de enlace elevación a cada lado y sujeta con un perno de ¼" y una tuerca de seguridad. Apriete las tuercas sólo lo suficiente para que el enlace puede girar libremente sin vibraciones.
