Paso 4: cableado
Utilice un cable de cinta (originalmente querido utilizar cable usb blindado, pero molex sólo cuenta con 4 pines. escudo y suelo no deben ser pegados directamente.) y soldadura + 5v y la tierra y encontrar una manera de llevarlo hacia el otro lado de la placa de circuito. Usé el mismo lugar donde se conecta la cabeza del lector de disco duro. RIP el viejo cable de cinta y reemplazar por uno nuevo. Tuve que perforar un agujero para el cable a través de la ruta. El cable de audio se hizo exactamente lo mismo pero con 3 cables (L + R + gnd). También usé algunos epoxy en la soldadura común para asegurarse de que es fuerte y no rip cuando saco en él.

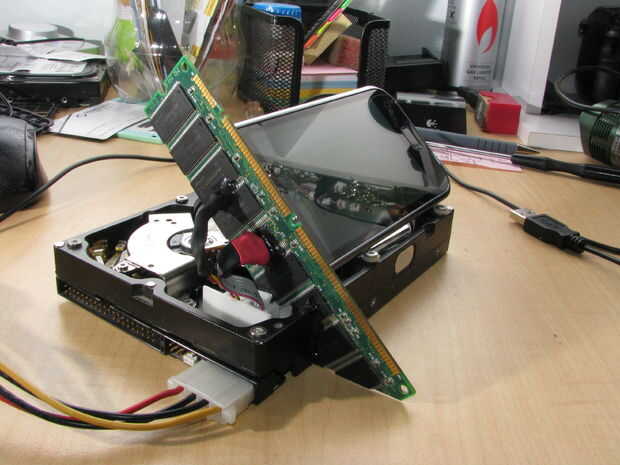

Lo sentimos no tener fotos aquí olvidé. pero aquí está una foto de la última cosa que le muestre una idea. Además, el cableado es muy simple por lo que creo no es necesario para mí dibujar un diagrama porque incluso no necesito uno para mí. hay usb pines (normal y micro) que debe tenerse en cuenta para la correcta conexión. se puede encontrar aquí:
http://pinoutsguide.com/PortableDevices/micro_usb_pinout.shtml
http://pinouts.ru/slots/USB_pinout.shtml
Además, tengo algo de información aquí: http://forum.xda-developers.com/showthread.php?t=820275 para que el teléfono en la 'casa del muelle de modo' para que todo quede en paisaje cuando está acoplado. las instrucciones están en este enlace.
