Base larga de la rueda de REC-liner recostado (2 / 6 paso)

Paso 2: El marco

he diseñado el marco con sólo un pasajero en mente, pero con algún margen para mover el asiento para ajustar la longitud. Si usted está planeando construir un marco puede utilizar las mediciones que dan como punto de partida. Para darte una idea tengo una longitud interna de la pierna de un poco más de 80cm y hay espacio en el chasis para mover el asiento hacia atrás sobre un más 10cm.

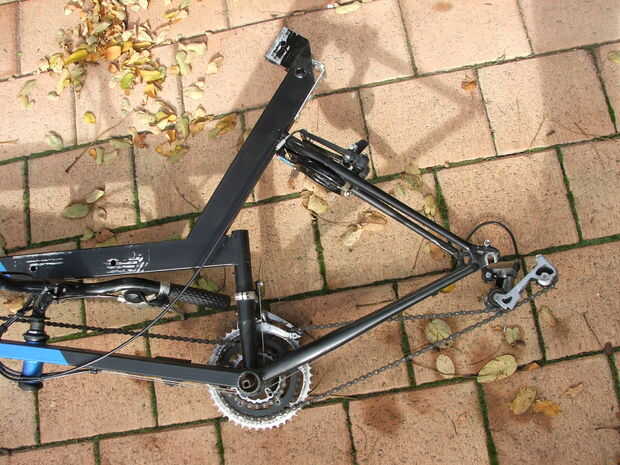

Comienza por cortar el triángulo trasero de la moto más grande, incluyendo el tubo del asiento y caja de pedalier, soldar un tramo de 1,3 m de tubo de acero de sección rectangular 50 x 25 mm en ángulo recto con el asiento tubo de 175mm por encima de la caja de pedalier. Este es ahora el nuevo tubo superior para el decúbito.

A continuación cortar el soporte inferior del marco más pequeño, esto se convertirá en el soporte inferior delantera en el nuevo marco. Soldar el soporte inferior a una sección de 1m de tubo de acero de sección rectangular 50 x 25 mm para crear la nueva abajo del tubo.

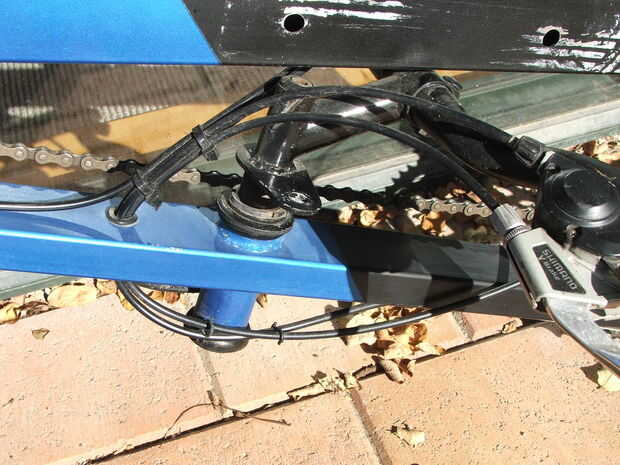

Corte el tubo de marco más grande y moler nuevamente las secciones cortadas para dejar solo el tubo. Eliminar las razas de cojinete y acortar el tubo de 75 mm. taladro y archivo un agujero lo suficientemente grande como para ajustarse al tubo principal en la nueva abajo del tubo. Este orificio debe ser aproximadamente 650mm detrás del soporte inferior, soldar con autógena la cabeza del tubo en el tubo hacia abajo y vuelva a las carreras de cojinete.

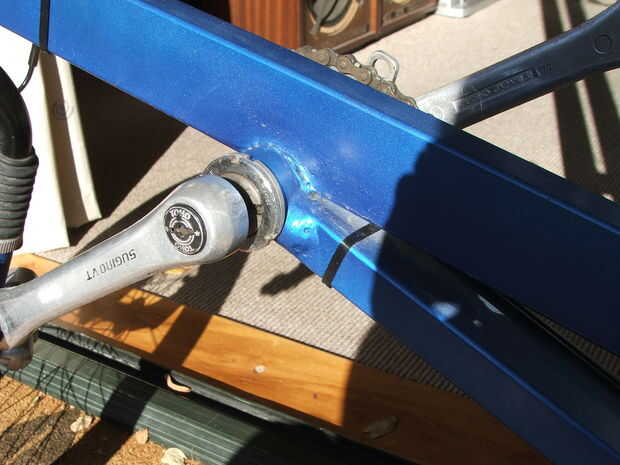

Para unirse a la parte superior tubo y el tubo hacia abajo primero cortan una ranura de 25mm de ancho en el centro del soporte inferior delantera. El tubo superior se ajusta en esta ranura y se suelda con autógena el tubo hacia abajo al resto de la estructura (que esto es claro una vez que han analizado las imágenes). Ahora a presentar el tubo superior que sobresale dentro de la caja de pedalier para permitir espacio para el funcionamiento del soporte inferior.

A continuación hacemos la parte de atrás durante el asiento. Se trata de una pieza de sección rectangular que se suelda con autógena el tubo superior justo en frente del tubo del asiento y el asiento se queda en el triángulo trasero. Coloque la rueda para que la nueva estancia posterior borrará fácilmente. Tuve suerte de encontrar un marco donde el asiento se mantiene unido a un solo tubo antes de la reunión del tubo del asiento que facilita mucho este problema.

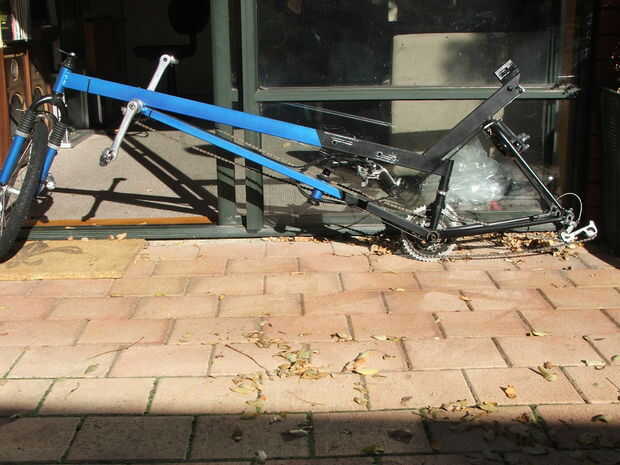

Finalmente el cuadro se completa añadiendo la barra de dirección. Corte el tubo de marco más pequeño y soldar al tubo superior. El ángulo en el que es soldado, es paralela a la barra de dirección.

Para tapar el agujero en el tubo del asiento he usado un pie de goma de una pata de la mesa.
