Base magnética ayuda a manos (2 / 4 paso)

Paso 2: Montar la lupa

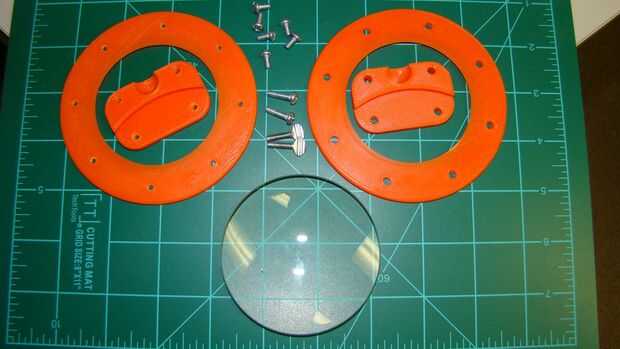

Piezas necesarias:

  • Lupa de 3"
  • 1 - tubería de refrigerante
  • 6 - #6 x 1/4" tornillos de máquina
  • 2 - #6 x 3/4" tornillos de máquina
  • 2 - #6 x 3/4" tornillos de mariposa
  • 1 - 9/64" broca y taladro (no se muestra)
  • 2 - anillos de lupa impresa 3D
  • 2 - 3D impreso sostenedor del anillo medio de

Con el 9/64" bits, perfore los agujeros en un anillo y anillo del titular de la mitad. Coloque el cristal dentro del ring que no ha sido perforado hacia fuera. Coloque el anillo de otra mitad superior y la línea por los agujeros y el lugar #6 x 1/4 tornillo en el agujero de 9/64" y el tornillo en el agujero del segundo. Dar el tornillo un poco de un empujón mientras gira el tornillo. El tornillo de la máquina sí mismo debe rosca en el plástico. Deja abrir 2 agujeros que están lado a lado.

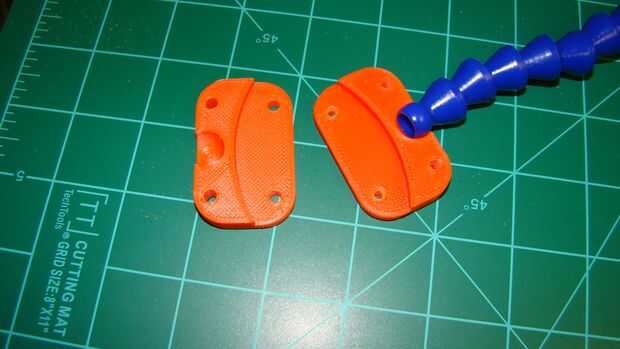

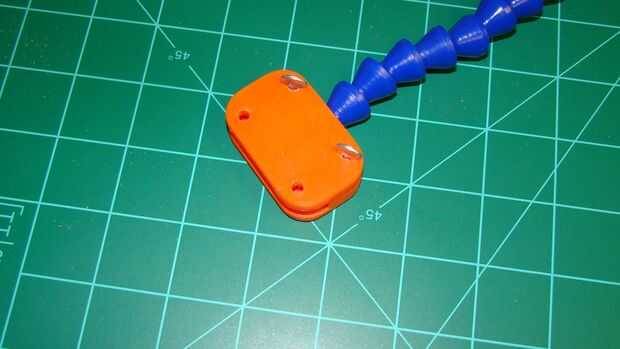

Retire la punta de refrigeración de uno de los tubos de refrigerante y coloque la bola conjunta en una mitad del soporte del anillo. Montar en el mismo señorío como el anillo. Usando la fuerza de los tornillos de pulgar los hilos de rosca en el orificio más pequeño de plástico. Utilice los tornillos de mariposa en el lado de la bola del soporte del anillo como se muestra.

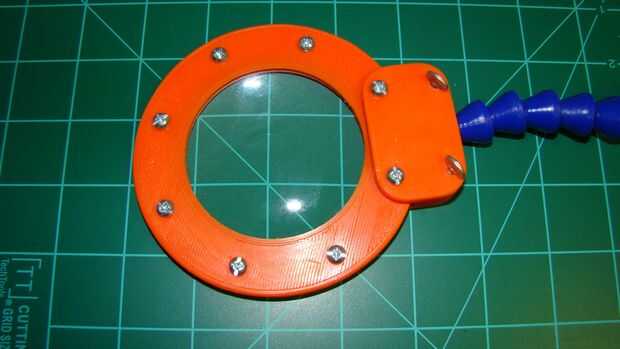

Deslice el anillo de cristal en la ranura del soporte del anillo y usar los dos últimos tornillos de 3/4" para sujetar el sostenedor del anillo con el anillo de la lente de aumento.
