Base reloj ATtiny (1 / 9 paso)

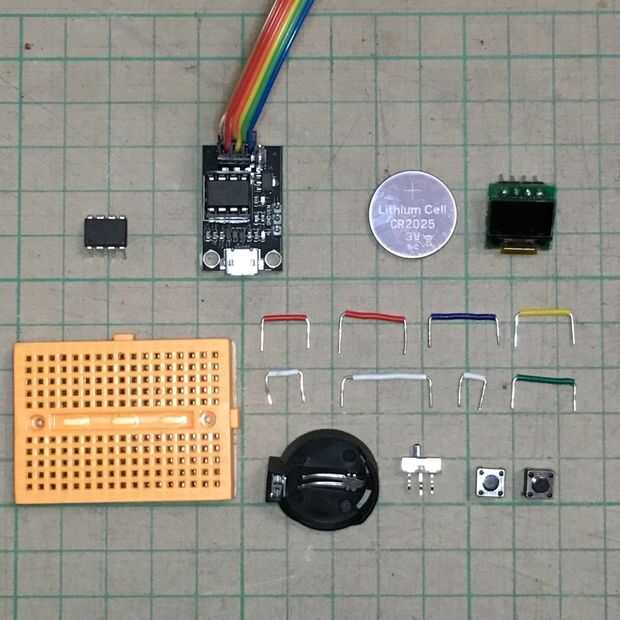

Paso 1: preparación

MCU

Materia troncal de hoy, ATtiny85.

ISP

Cualquier ISP que puede programar ATtiny85.

Batería

En la expectativa general, un reloj debe funcionar más de 1 año sin cobrar o reemplazar batería. Para mi medida simple del uso de la energía y la especificación de la batería, CR1220 sólo puede ejecutar alrededor de la mitad de un año, CR2016, CR2025 y CR2032 pueden funcionar durante 1 a 2 años representativo.

Pantalla

Puesto que el número de pernos del IO de ATtiny85 es muy limitado, diseño de pantalla y más módulos deben funcionar en I2C. Consumo de energía y la disponibilidad de la fuente son también factores importantes. Elegir una unidad de pantalla OLED con SSD1306. Puede encontrar en 3 tamaños diferentes, 64 x 32 es el más pequeño. (otros tamaños son 128 x 64 y 128 x 32)

Otras partes

Un portapilas, un tablero de pan, algunos cables de tablero de pan, dos botones y una potencia del interruptor (opcional).
