Base reloj ATtiny (2 / 9 paso)

Paso 2: montaje

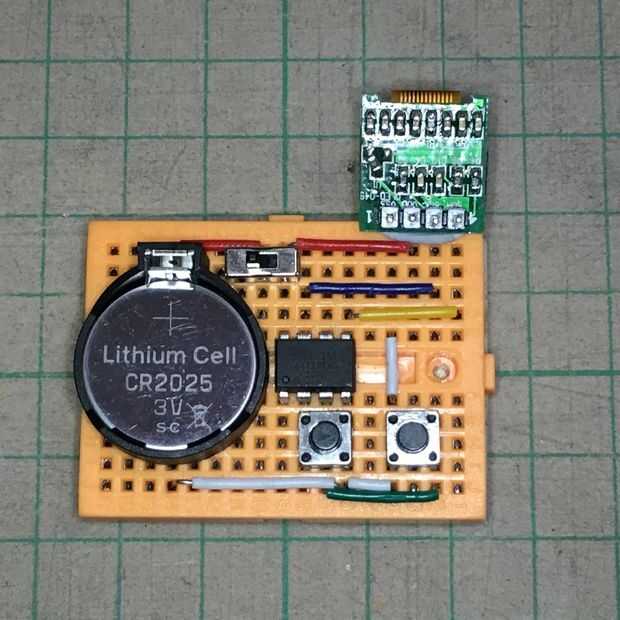

Conectar todas las piezas en el tablero de pan:

ATtiny85

Pin 1: no conectado

Pin 2: configurar el botón, otro botón pin Conecte a GND

PIN 3: botón, otro botón pin Conecte a GND

Pin 4: GND

pin 5: SDA OLED

PIN 6: no conectado

PIN 7: OLED SCL

Pin 8: VCC

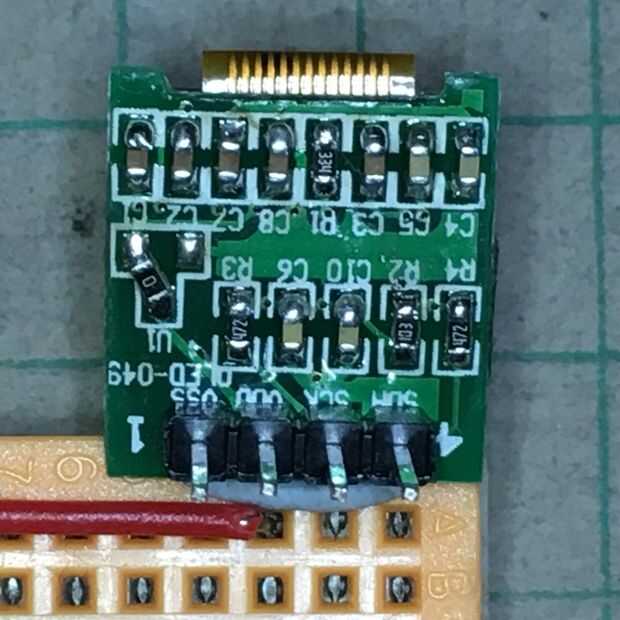

También conectar Junta OLED y batería a VCC y GND.
