Paso 4: Diseño motivación
Como decía anteriormente, una de las maneras eficaces para controlar la velocidad del motor es a través de la modulación de anchura de pulso. Si planea utilizar la configuración básica del modo astable del 555 temporizador, no será adecuado ya que variando la anchura de pulso varía también la frecuencia de la señal de onda cuadrada.
La motivación para este proyecto es el previsto en la hoja de datos del temporizador NE555. En la figura 18 de la hoja de datos, se proporciona un diagrama para un circuito de modulación de anchura de pulso. Esto utiliza un temporizador 555 en modo monoestable con dos entradas. Uno es para la entrada de reloj (pin 2) que es responsable de la trigerring el tiempo demora de señal de salida. Otra es la modulación entrada (pin 5) que modifica la tensión umbral en el temporizador y a su vez altera el retardo de salida independiente de los valores del condensador y resistor externo. Cuando digo independiente, lo que quiero decir es que el retardo de tiempo no seguir la fórmula que se discutieron en el paso 3 para una operación monoestable.

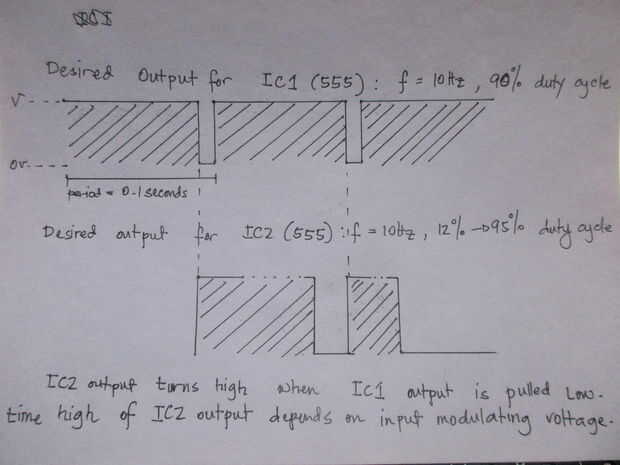

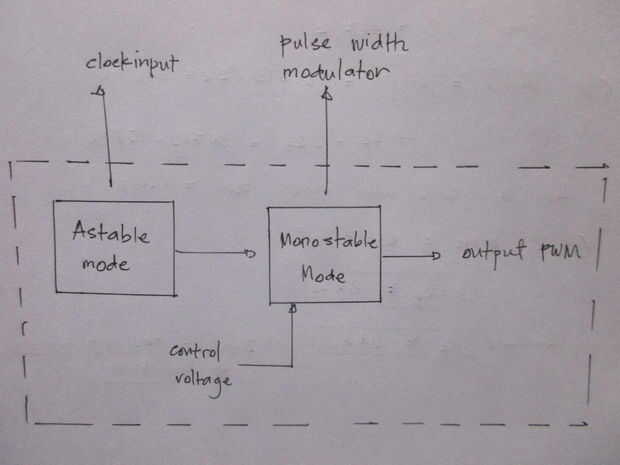

Mirando en el diagrama al instante pensar en usar otro IC Temporizador 555 para actuar como el reloj de la entrada y estará configurado para funcionar en modo astable con cerca de 90% ciclo de deber salida para minimizar la duración del estado bajo. Y para la entrada de modulación, sólo puedo poner un potenciómetro de Vcc para variar el voltaje de entrada de 0V a Vcc.
Referencias:
[1] hoja de datos del NE555: http://www.ti.com/lit/ds/symlink/ne555.pdf
