Paso 6: Implementación de circuito

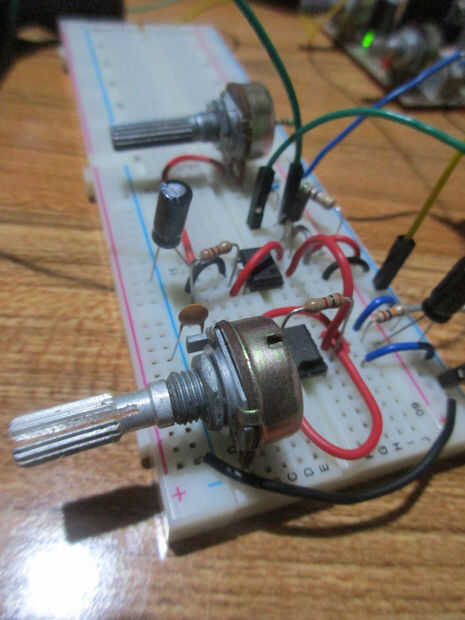

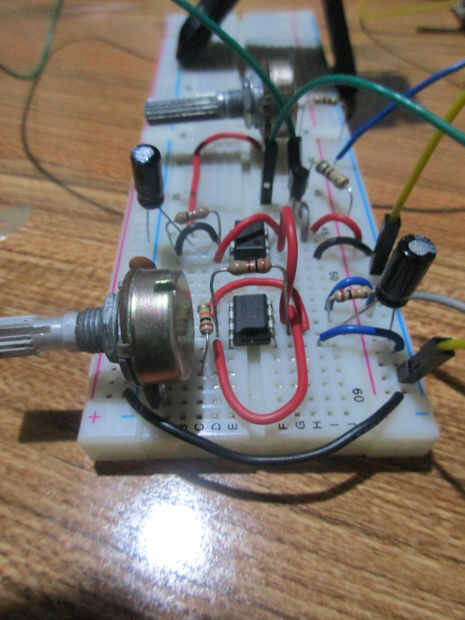

Se me ocurrió con un diagrama del circuito como se muestra arriba. Puede configurar esto en un protoboard. Puede poner un diodo flyback adicional en paralelo con el motor para proteger el circuito de los picos de tensión repentina. También puede notar una serie de resistencias conectadas a los pines de voltaje control de IC2 (70 ohmios, 500 ohms y un potenciómetro 1kohm). Otra vez puede sustituir esta configuración con un potenciómetro de 50kohm sola o incluso un potenciómetro de valor más grande. Esto es esencial para el siguiente paso ya que el esquema presentado arriba es ya el esquema del circuito final. Es necesario probar primero la salida en respuesta a un voltaje de control de entrada para ver si realmente se adhiere a nuestras hipótesis iniciales.
Materiales:
-dos LM555 temporizador ICs
-resistencia de 20kohm dos
-potenciómetro 1kohm y 5kohm y 50kohm
-resistencia de 3kohm dos
-resistencia de ohm 70
-resistencia de 500 ohm
-4.7uF 16V tapa
-cap de 10uF 16V
-tapa de 0.01uF
-Motor de la C.C. 9V
-Transistor NPN de 2N4401
-fuente de 9V constante
-diodo (opcional para el motor)
