Paso 8: Probar el circuito y los resultados reales y la discusión

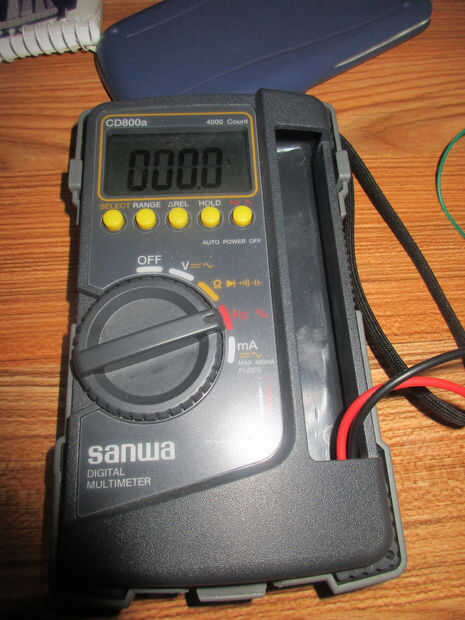

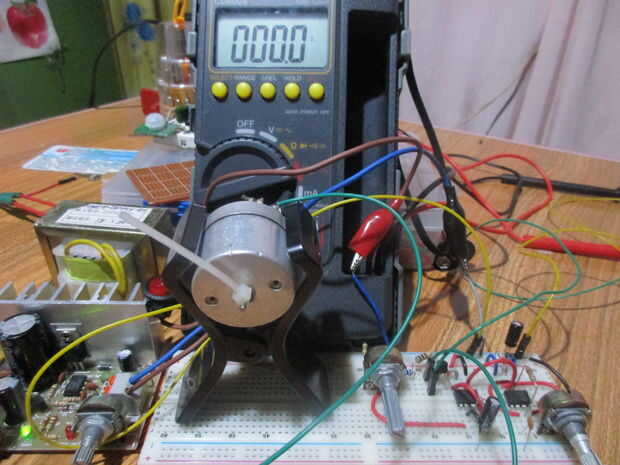

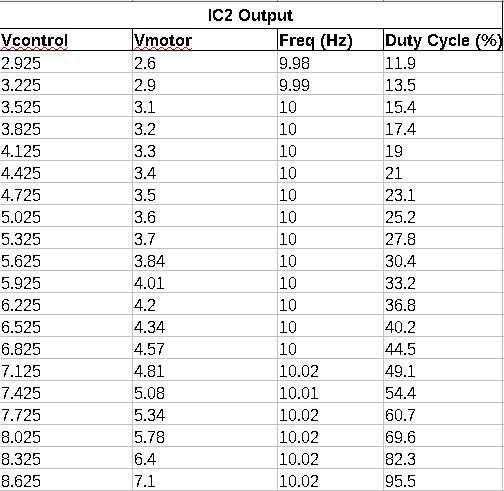

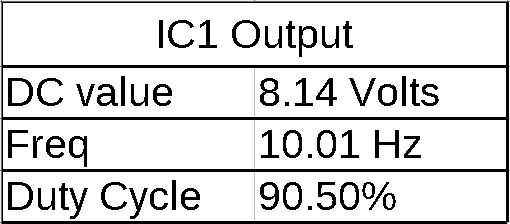

El último paso sería poner a prueba algunos parámetros necesarios para validar a la hipótesis iniciales. No tengo una velocidad medidor disponible pero por suerte mi multimetro tiene funciones adicionales de frecuencia y mediciones de ciclo de deber. No tienen otra opción sino a creer en él (el multímetro) ya que él es el único que tengo. La velocidad del motor puede observarse al escuchar el tipo de sonido que genera al girar y puede verificarse midiendo el ciclo de trabajo y la tensión equivalente a través de él. Los resultados se tabulan como se muestra en las imágenes. Uno también puede verificar los datos al ver este clip de vídeo que grabé cuando se prueba el circuito:
https://Drive.Google.com/file/d/0B4XH_hIUHi0-VFRPb...
Una vez más, este proyecto está pensado para principiantes que quieren buscar una demostración real de cómo hacer uso de PWM y cómo generar PWM señales usando la configuración básica de modos de funcionamiento del Temporizador 555 IC.
Un gran agradecimiento si usted llegó a este paso. Ojala puedo subir pronto la parte 2 de este proyecto.
