Paso 1: diseño
Esta placa particular tiene 3 secciones, dos de los cuales son los mismos.
Breadboards son perfectos para la creación de prototipos y su no infrecuente que casa proyectos permanentemente.

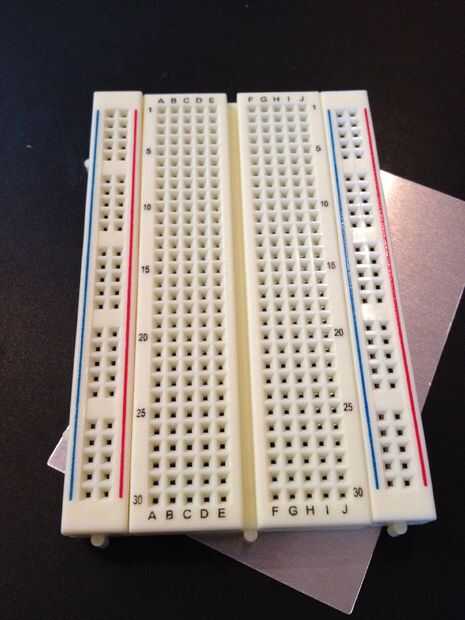

Las secciones a la izquierda y derecha de esta placa se compone de dos columnas verticales que están conectadas eléctricamente. Colocar un componente en la parte superior, cerca de la raya roja y el lugar otro componente en la parte inferior cerca de la franja roja y tendrá conectividad eléctrica. Lo mismo ocurre para la fila más cercana a la franja azul.

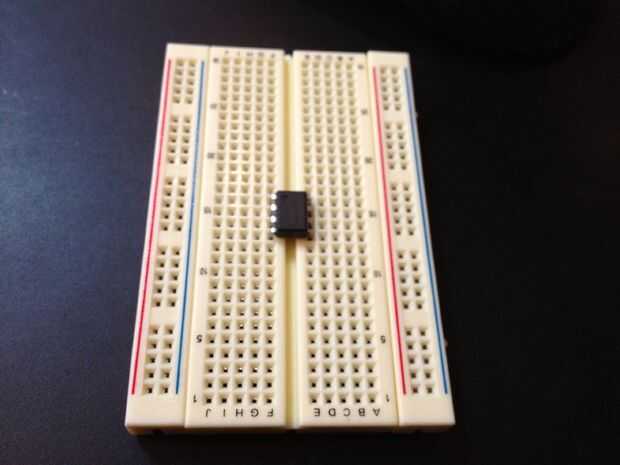

La sección de centro del pan se puede considerar la sección principal. Las filas numeradas constan de 5 perforaciones que están conectadas eléctricamente. Las columnas con letras no están conectadas eléctricamente. Así que para la fila #5 agujeros A, B, C, D y E están conectados eléctricamente. Lo mismo para la fila #5 agujeros F, G, H, I y J. La distancia entre cada conjunto de columnas se adapta perfectamente a varios ICs. Lo más importante, nuestro Temporizador 555 IC.

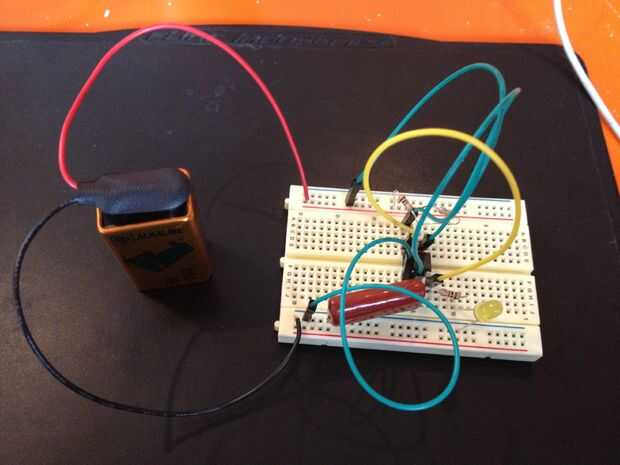

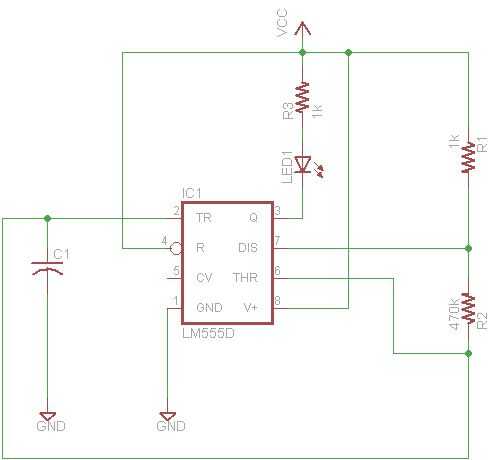

Después de examinar el esquema comenzó a colocar los componentes en el protoboard. Puede ayudar a comenzar con el temporizador 555 IC ya que es la parte más crucial de este proyecto.

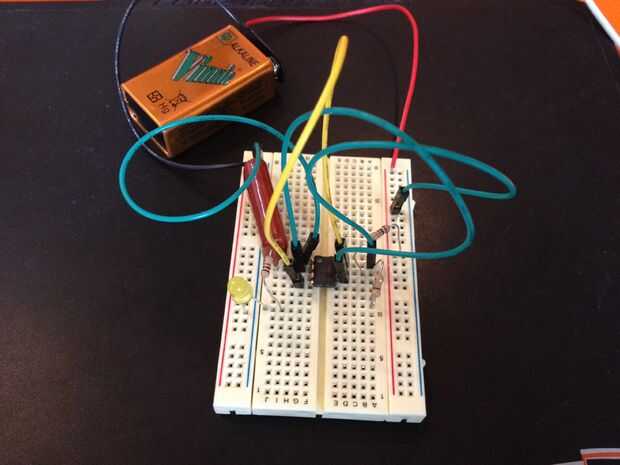

Usted notará que no puede hacer algunas conexiones mediante el uso de la protoboard solo. Por ejemplo, usé las piezas laterales para mis conexiones positivas y negativas. Había conectado con cables de puente.
