Paso 5: Mi mini-mesa vio el método de surcos de corte

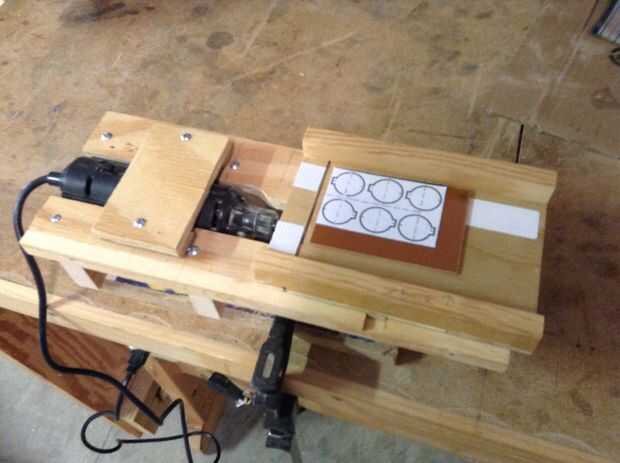

Hice un trineo para mi sierra de mesa Mini y resulta muy útil para este propósito. Levanto la rueda de corte lo suficientemente alta como para hacer un surco en el cobre que se penetra en el polímero del forro.
Con mi plantilla, corte el tablero a tamaño 2 "x 3 3/8" (y 5 x 8,5 mm). Debido a la profundidad de la rueda de corte es difícil de establecer, configurar para hacer ranuras y no para cortar la placa de circuito. Por lo tanto, me hizo un corte en un lado y luego hace otro corte en el otro lado para cortar el tablero a medida. Fácilmente pude Quite el exceso con este doble ranura.
Entonces yo cortar ranuras poco profundas en la parte revestida de cobre. Las ranuras son sólo lo suficientemente profundas como para penetrar en el forro de polímero y separar las particiones diferentes unos de otros. Corté tres surcos de nervaduras y una ranura casi hasta el final. Mira cerca en la foto con las ranuras, puse una nota en la zona donde se detiene la ranura.
Si utiliza un método de arriba hacia abajo de las ranuras de corte, sigue siendo el mismo objetivo básico. De alguna manera quiere hacer ranuras en el cobre para separar las diferentes secciones.
