Paso 2: La interfaz para la construcción del circuito

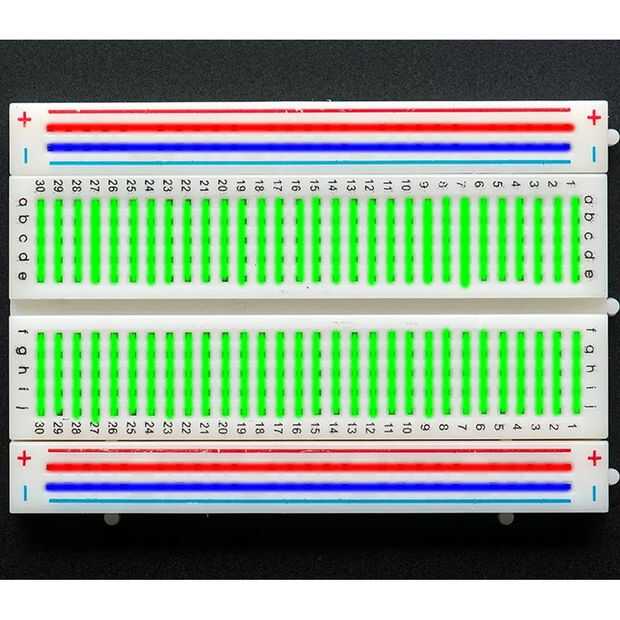

En el primer diagrama de arriba muestra un diagrama de un protoboard. En la imagen, puedes ver que caminos en el tablero de pan están marcados en rojo, verde y azul.

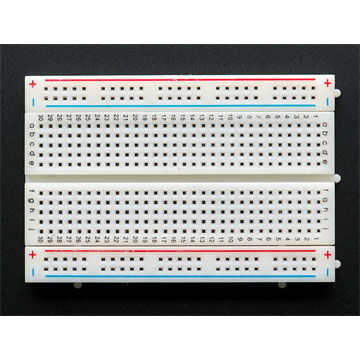

Manteniendo el mismo código del diagrama anterior, las rutas horizontales de rojas y azules representan el poder y la tierra. Los caminos verticales representan las partes del circuito que se conecta entre tierra y la energía. En un tablero real, no hay caminos accesibles será visibles, sólo un montón de pequeños agujeros, como se ve en el segundo diagrama.
Usted puede notar, los motivos y los poderes no están conectadas. Esto no es un circuito terminado! ¡¿Qué pasa?!
