Paso 3: Control de iluminación

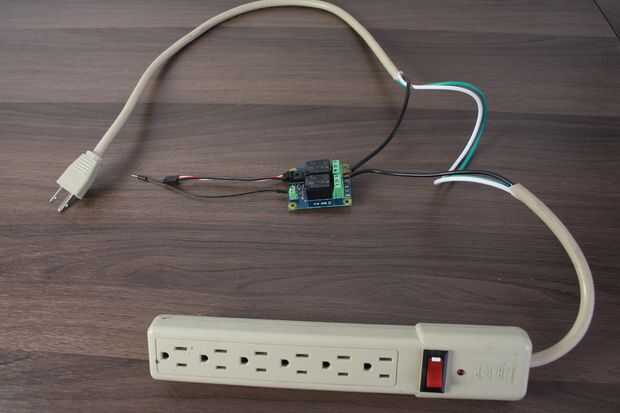

Para la luz, hemos hackeado aparte el cable de una barra de energía. Un cable de extensión funciona del mismo modo, por lo puede utilizar en su lugar. Mientras que la barra de potencia está desconectada, tira la capa exterior de 6 pulgadas de la cuerda que sale de la barra de energía. Hay tres cables (negro es la carga, blanco es neutro y verde es tierra). Queremos trabajar con la línea de carga, así que corte el cable negro y tira solo un ⅛-pulgadas de los extremos para revelar el alambre de cobre.
Conecte uno de los extremos pelados del cable negro a 0C (0 de comunes) y el otro no (normalmente abierto) en la placa de relé doble.
[Edit: un lector sugirió añadir un fusible en serie con la salida del relé. Elegir un fusible que tenga una clasificación igual o inferior a la capacidad de los contactos de su repetidor. Una muy buena sugerencia!]
Conecte la placa de relé dual a la SBC: conectarse control 0 en el tablero de doble relé de salida digital 0 en la SBC con un trozo de alambre (la correlación número es arbitraria y podríamos conectar este cable a cualquier salida digital). Conecte el cable del sensor a entrada analógica 4 (esto es solo por poder).
Cualquier lámpara que desea controlar en la barra de potencia preparada o extensión del enchufe cable. Asegúrese de que el interruptor de la luz está en la posición "on".
Por supuesto, puedes poner otras cosas en la barra de energía, pero sólo funcionará cuando la corriente (como en la salida digital 0 en la SBC está en). Función electrónica diferentes diferentemente, por lo que sólo puede significar poder es ir a él, pero no encender. Las luces son bastante simples por lo que funcionan bien. También, usted no será capaz de controlar cada dispositivo individualmente. Podría repetir el proceso con otro cable y fijarlo de una manera similar para el otro control en la placa de relé doble.
