Paso 3: Crear el circuito

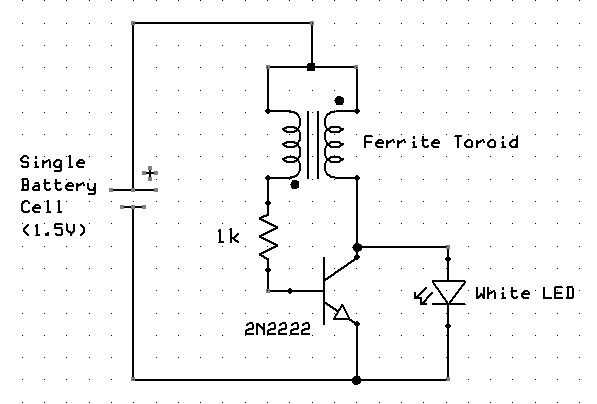

Esta es la parte cuando la preparación se reúne para convertirse en un proyecto! Recomiendo primero pan-Board el circuito para asegurarse de que funciona antes de soldar todo junto. Si son más avanzadas de un tinkerer y no necesita ayuda para construir el circuito, sólo revisa el esquema dibujado y vaya al paso siguiente. Si usted desea la ayuda construir el circuito en el tablero de pan, continuar por.

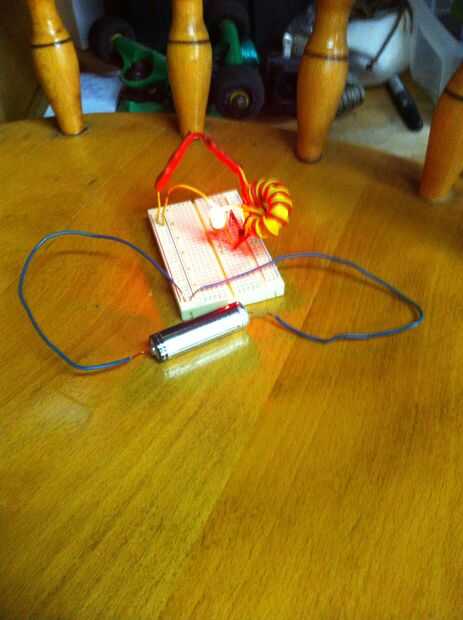

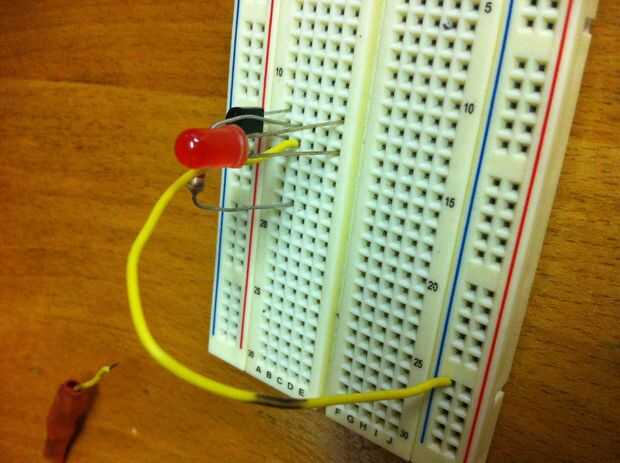

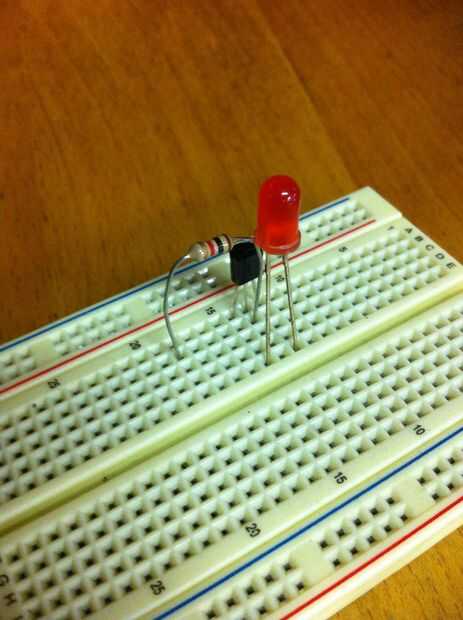

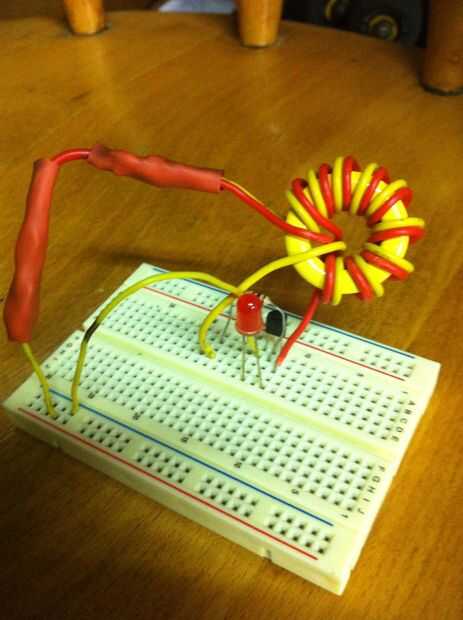

Haz tu transistor, led, y la clavija resistencia junto y el lugar en el protoboard como se muestra (Fig. 2, 3), luego coloque la bobina del toroide construida en el paso antes de éste, como se muestra (Figura 4), luego poner el cable de puente desde el colector el transistor al suelo (cuadro 4). Añadir potencia y tienes luz! Simple como eso! Ahora que ha terminado puede Agregar energía de una batería vieja y el led debe encenderse para arriba (cuadro 5). Si no enciende entonces quisiera comprobar el circuito, si crees que tienes que bien, probaría a rebobinar el toroide, a veces les gusta ser pickey con cómo se hieren.
Por la fuente de energía, podría usar un AA, AAA, C, D o cualquier otra batería, no importa cómo lleno o "vacío". Realmente uso mi batería galvánica (batería de penny) para la mayoría de las minas. Yo he montado unos diez de estos, enganchado hasta una alta MCD llevó y mi batería de penny. Son perfecto para linternas de emergencia. Necesito una impresora 3d para hacer un caso más de lujo de la cartulina que uso, jaja. = P
