Paso 4: Soldadura y encogimiento de calor juntos
Ahora que soldar entre sí el circuito que construimos en el protoboard y el calor lo encogen todos juntos. Debe tener una comprensión bastante buena del circuito después de la construcción una vez, así que esta vez debe ser mucho más fácil de construir.

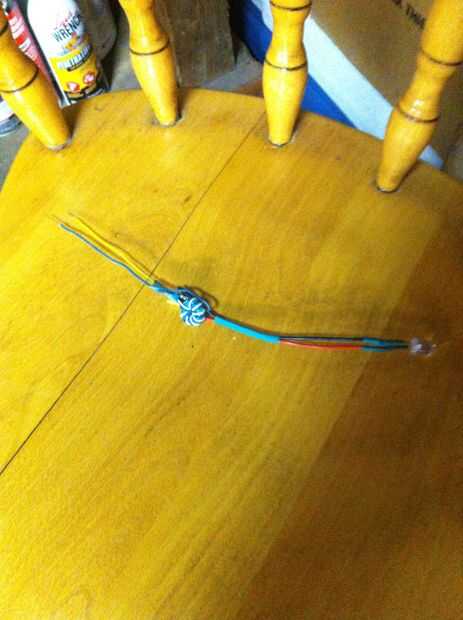

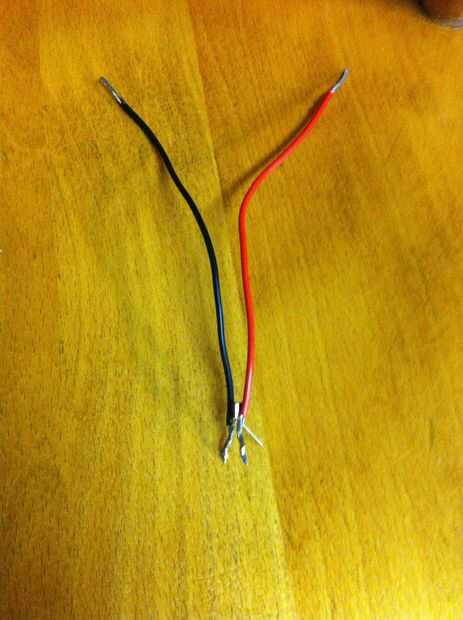

Tomar el transistor y soldar el led y resistencia como se muestra en el cuadro uno, el positivo del led debe ser en el colector del transistor y el cable negativo al emisor, los ganchos de la resistencia de uno de los solteros llega sobre el toroide a la base de la transistor(picture 2). El otro cable de la bobina del toroide de solo va al pin positivo/colector. Luego soldar un cable a la conexión de emisor/negativa llevada a conectar el lado negativo de la batería para la energía, que es su cable a tierra. Los dos cables soldados en uno serán enganchados a su positivo

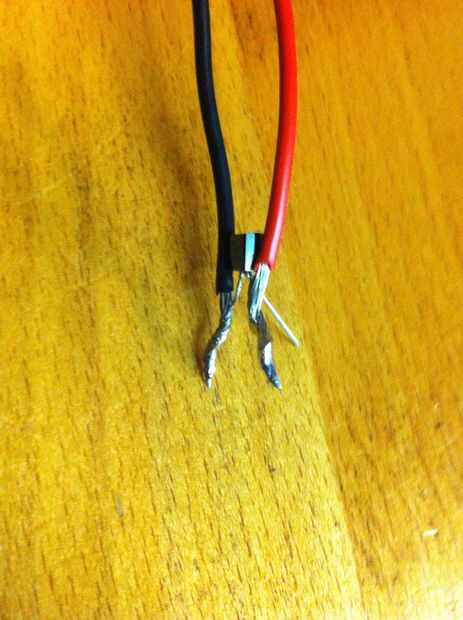

Así que deberás acabar con una mezcla de piezas juntas soldadas y cables, así que es tiempo de calor reducirlo para que se vea mejor. (imagen 3)
Si no está seguro de que es el emisor/colector en el transistor, una rápida búsqueda en Google para la hoja de datos para ese tipo de transistor le dará la respuesta.
