Paso 2: Construir la Junta (3 º versión de mundo)
Cosas más abajo se mantienen por razones históricas.
Si eres fino con la versión de la placa en el paso anterior, puede saltarse este. Es la manera lo hizo. Algunas de ellas pueden ser útiles, otras partes probablemente pueden servir como ejemplos negativos :)

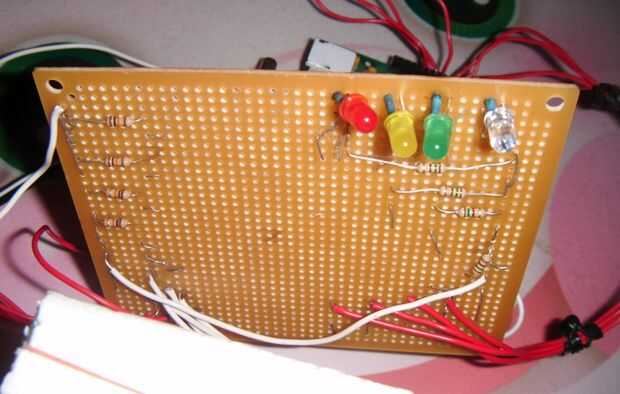

Cuando fue a mamá y Pop y demostró a mamá un protoboard en mi teléfono, ella me ha ofrecido una placa perforada. No sabía que había una diferencia, por lo que supuse que stripboards eran solderless también. Es cómo he inventó una técnica de "costura" de componentes a través de la Junta de manera que lo hace [sorta] toque la tira conductora detrás de la Junta. Esto condujo a los conmutadores que tenían Estados de alta/tal vez etc.. Soldadura todo era fácil - y simplemente fija todos los problemas.
Una cosas buenas que salieron de este fiasco es que escribí a simon_check_wiring.pde para comprobar si las conexiones interruptor y LED son aceptables. También es útil si no estás seguro de que LED o cable del interruptor es que (lo sé podía etiquetarlos - pero que es para empleados). Ver comentarios en el código.

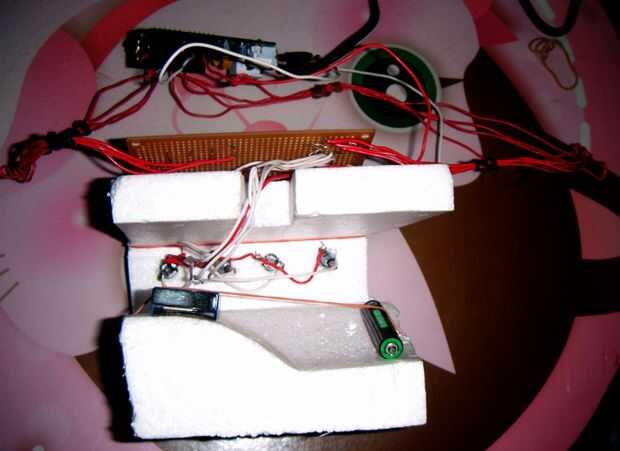

El "chasis" se hace de un pedazo de espuma de poliestireno de algún paquete. Fue fácil crear los orificios para los conmutadores con un cuchillo (un agujero con un estándar ancho de cuchillo de corte como el diámetro es adecuado para este tipo de interruptor). La cosa tenía una tendencia a caerse hacia atrás debido al peso de la Junta, usé un mechero y una batería para equilibrar la cosa.
Supongo que en los aeropuertos occidentales que puede ser arrestados por llevar ese tipo de cosas :)
