Paso 5: Simon canta - una versión habilitada para sonido de bastante Simple Simon
Para construirlo necesitarás:
1 x Arduino
5 x pulsador (4 para el juego, 1 [opcional] por reset)
4 x 10 k Ohm resistencia (pull-up para los pulsadores)
4 x LED (colores diferentes)
4 x 330 Ohm resistencia (para los LEDs. No óptimo, pero funciona)
1 x interruptor (interruptor mute opcional)
1 x Piezo altavoz

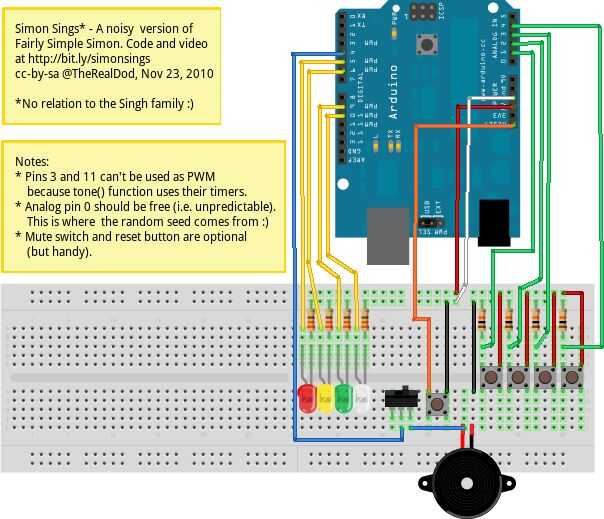

Ver diagrama de la placa.

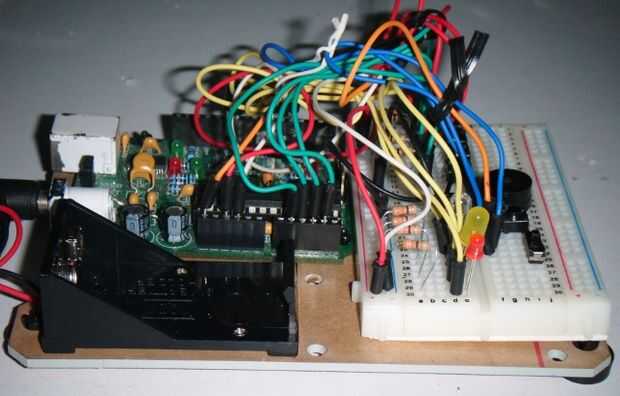

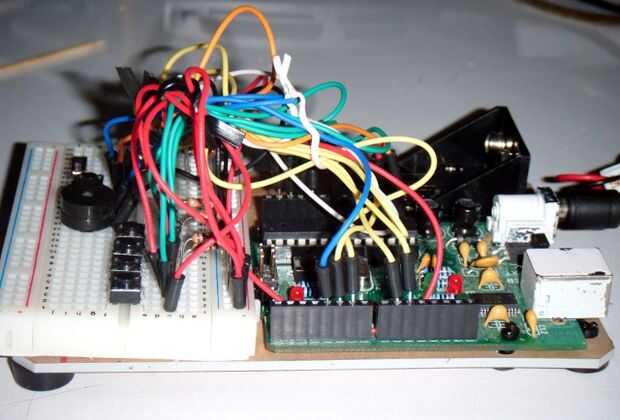

Los colores del puente son los mismos en el diagrama y las fotos, pero en el diagrama de la placa, el arduino es girar 180 grados (en relación con la forma se encuentra en el mazo de cables), ya que realiza el diagrama más ordenado.

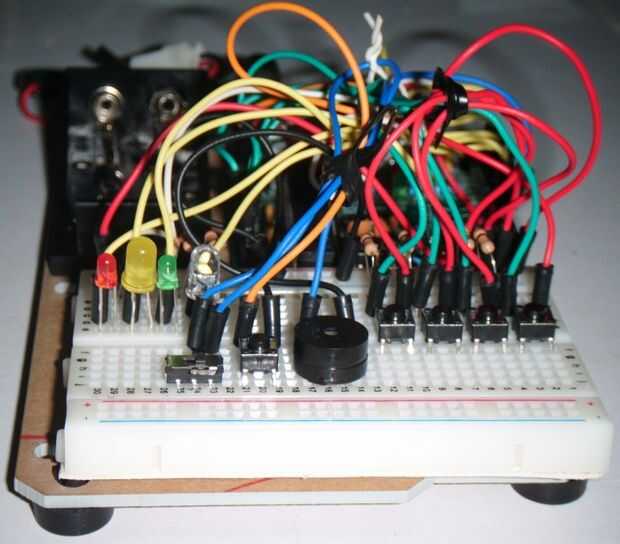

En la vida real, y puentes de botón cruzan en un colorido desorden. Por esta razón he decidido poner el botón de reset en el tablero. También hay un interruptor mute (mi esposa lo ama).
simon_sings.zip es el código del juego.
simon_sings_check_wiring.zip es una utilidad para ayudar a averiguar cual jumper LED botón debe goe donde (hay instrucciones en un comentario dentro del código).
Si tu mod en una interesante manera, por favor avisame.
Disfrutar,
@TheRealDod
