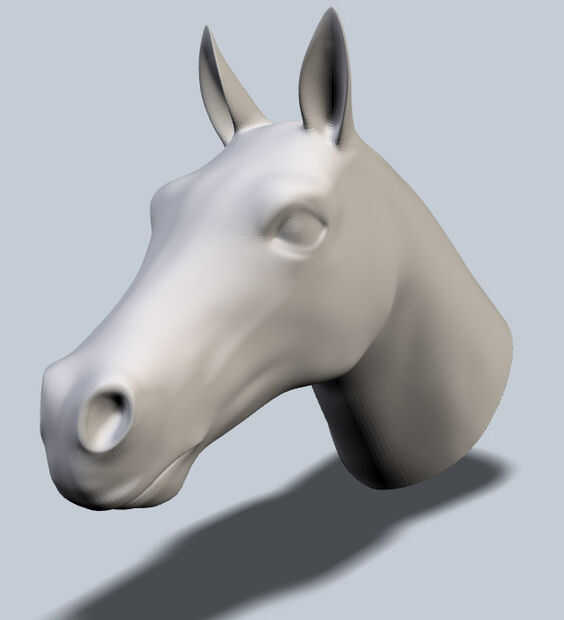

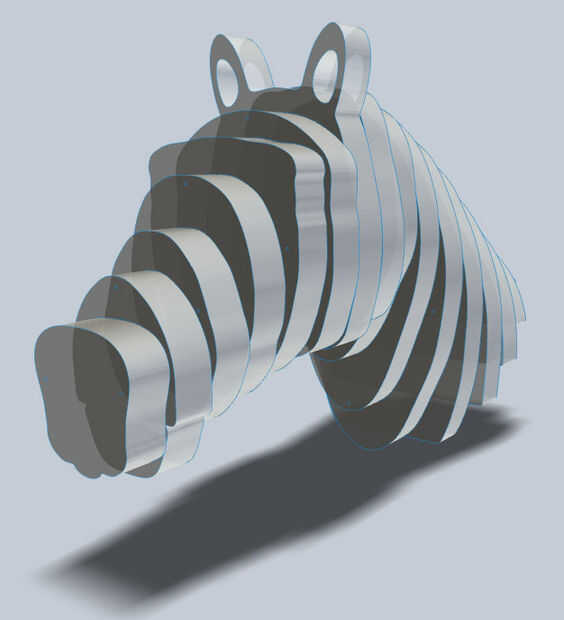

Paso 2: Trabajar en Illustrator y 123D Make

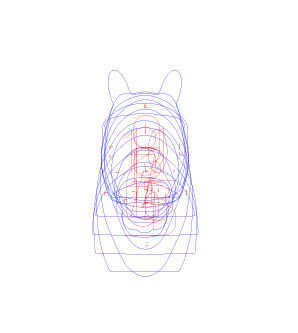

En el archivo, todas las piezas serán dispersados alrededor. Vamos a hacer estos moldes en "bloques" de cuatro o cinco capas. Porque vamos a querer todo lo que se alinean exactamente, lo que hice fue pila cada pieza en el archivo secuencialmente, mediante las pequeñas guías rojo que generado para mantener todos alineados.

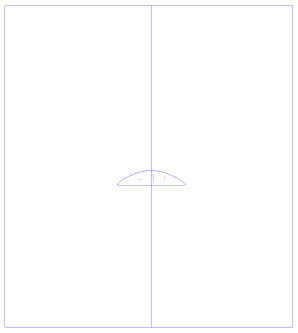

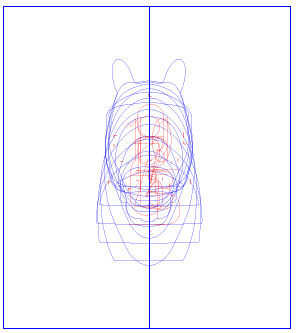

Después de todo ha apilados correctamente (mirar mis imágenes para referencia) dibujar un cuadrado alrededor de la forma. Ampliar la plaza por lo menos 2 pulgadas más allá de la forma del caballo, que hará sentido cuando estamos quitando el pegamento del molde. A continuación, trace una línea recta por el centro; después de que el pegamento se seca y el casting de hecho vamos a eliminar dividiendo las dos mitades del bloque. Copia la Plaza y, después de hacer doble clic sobre una de las rebanadas para acceder a su grupo, seleccione Editar -> pegar en el lugar. Cada pieza tiene su propia plaza de mismo tamaño y la colocación debe ser compatible.

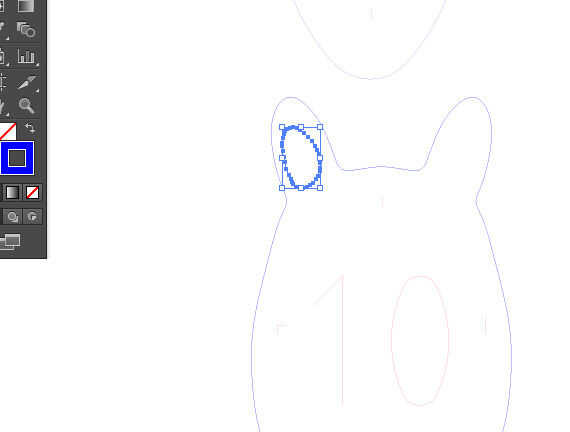

Por último, buscar cualquier elemento que no podrá ser fundido mediante este método pull-apart. Tenga en cuenta las orejas del caballo; puesto que la forma del caballo va a ser el espacio negativo en el producto final de la corte, esos dos agujeros pequeños no tienen sentido (ver mi foto). Eliminarlos o no, ya que van a estar desaparecidos de cualquier manera.
Nota: Si usted quiere conseguir tanto kilometraje fuera de este proyecto como sea posible, puede tomar la línea que señala hacia abajo en el centro y cambiarlo para que no vaya a través de la forma en el centro, sólo la parte superior y parte inferior del bloque. Entonces usted puede hacer una escultura de madera complementaria cuando termines!
Una vez hecho eso, les espaciar en uno o más documentos para cortar en el láser.
Abajo está mi archivo Make (.3dmk) y los dos vectores archivos para el láser.
