Bastidor de Metal la rebanada-forma de modelo 3D Digital (3 / 12 paso)

Paso 3: Modificar las rebanadas

Si todo lo que quieras para crear un modelo de la forma básica de corte, entonces este paso es opcional. Todavía recomiendo abrir cada uno de los archivos EPS generados en Corel Draw o Adobe Illustrator para eliminar algunas de las marcas adicionales.

Por defecto, los patrones tendrán números de capas y líneas de alineación dentro de cada una de las piezas. Mientras que esto puede ayudar con el montaje, que deja marcas en el casting final así que recomiendo quitar estos atributos antes de cortar las rebanadas.

Tip:  Utilice un rotulador para etiquetar cada una de las rebanadas después del corte antes de sacarlos de la cama de la cortadora láser

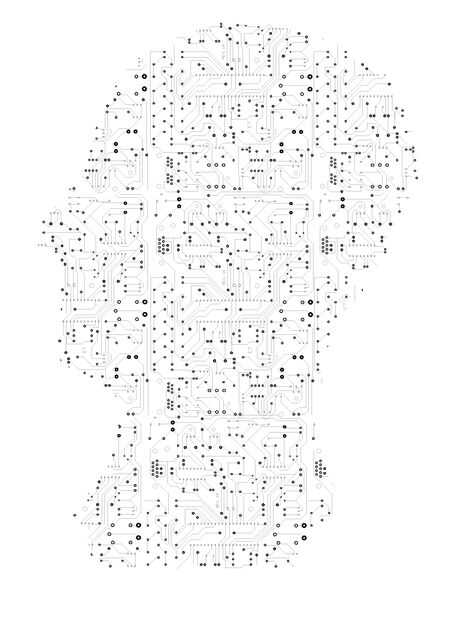

Para agregar un interés adicional para el casting final, puede agregar textura a cada una de las rodajas añadiendo capas adicionales en el archivo. Añadí una capa con un patrón de vectores que se asemejan a circuitos y utiliza esto para «etch» las hojas de la espuma antes de cortar las formas.
