BAT-RACE (2 / 6 paso)

Paso 2: Hacer el soporte de bici

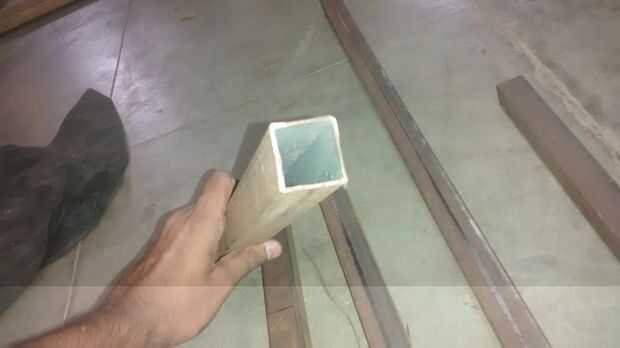

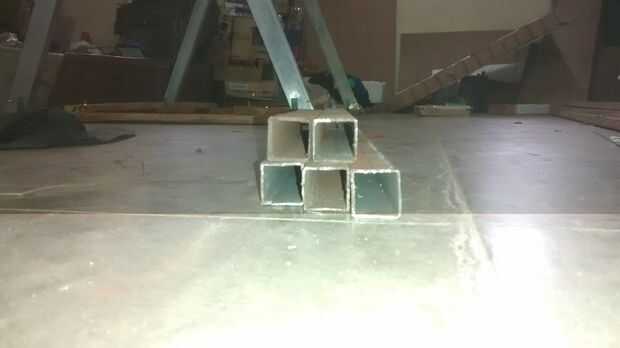

El soporte consiste en principalmente tres porciones: la base, las barras de soporte y piezas metálicas para la sujeción. Cada una de estas piezas se hicieron con barras de metal hueco de dimensiones 2,5 cm * 2,5 cm (se muestra en la figura anterior). Fue la longitud de cada varilla de 60 cm. 8 estas barras fueron llevadas a la de pie de diseño. Las barras eran soldadas para hacer todas estas partes.

La Base de

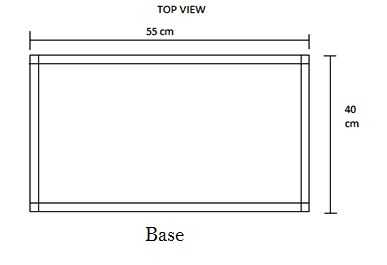

  • Tomar siguiente dimensiones de barras de metal: 2 barras de 55 cm (longitud) y 2 barras de 40 cm (ancho). Una herramienta de corte se utilizó para este propósito.
  • Las 4 barras fueron arregladas en la forma de un rectángulo y se unieron con soldadura de metal (se muestra en la figura anterior).
  • El resultante fue aproximadamente el mismo como se muestra en la figura.

El apoyo

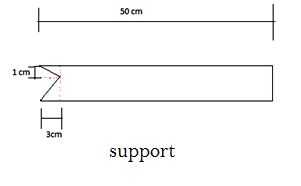

  • Tomar 4 barras de metal de 50 cm para hacer el apoyo.
  • Utilice una herramienta de corte para cortar las piezas triangulares de metal para dar las piezas de soporte deseado (como se muestra en la figura).

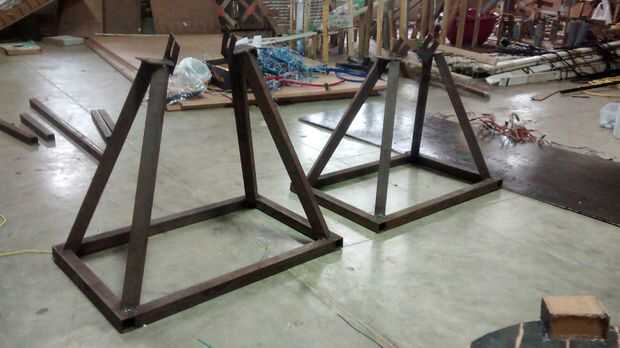

  • Coloque cada una de las piezas de apoyo a 60 grados con la base rectangular y luego unirlos usando el metal de soldadura.

La empuñadura

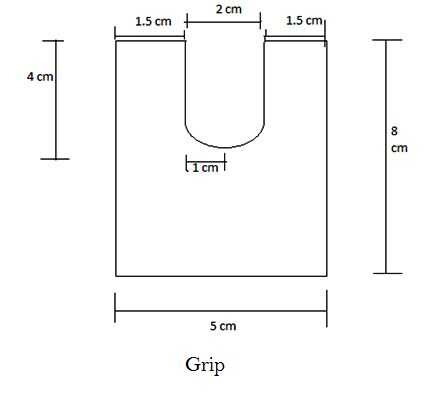

Una chapa de espesor 3 mm fue utilizado del que se extrajeron las siguientes piezas de metal, utilizando una herramienta de corte: 2 cuadrados de lado 6, 5 cm y 2 piezas rectangulares de lado 8 cm * 5 cm.

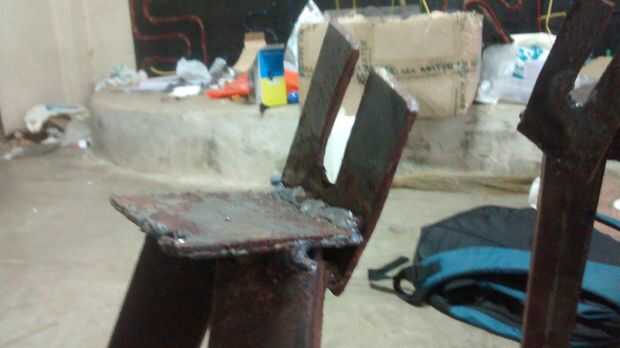

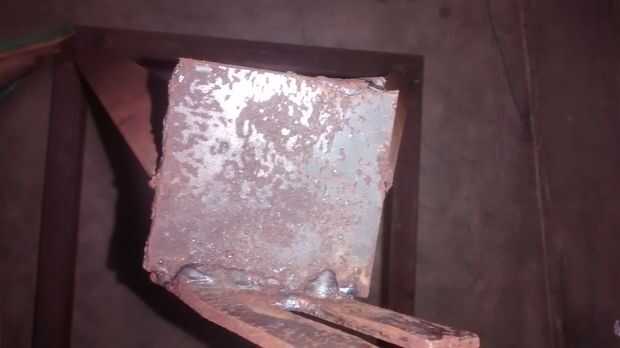

  • Utilice la hoja cuadrada para cubrir cada una de las 2 varillas que se origina en cada esquina de la base rectangular, para que queden cubiertos los extremos de la varilla.

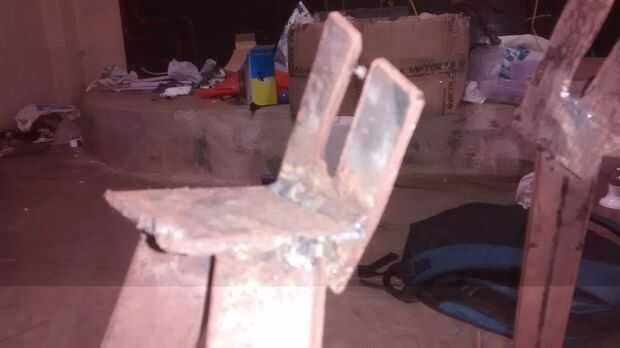

  • Marcar las dimensiones (como se muestra en la figura) en la hoja rectangular. Utilice una herramienta de corte para cortar la porción deseada.

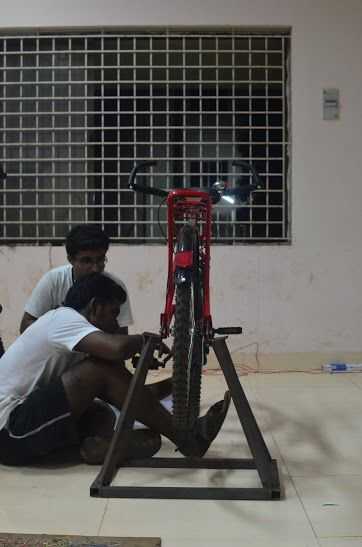

  • Poner el ciclo en este corte parte del soporte.
