- Mi diseño debe poder ser impreso utilizando piezas que la gente puede conseguir de Instructables ganando impresiones gratis 3D. Esto significa no impresiones pueden superar lo 3 "x 3" x 3 "bounding box que Instructables gratis imprime.
- El diseño debe tener moviendo piezas.
- El diseño debe ser embalado para la impresión de tal manera que no más de 3 impresiones se utilizan para completar todas las piezas.
Esto es lo que se me ocurrió. Es una señal de murciélago de tamaño bolsillo, con una manivela para cambiar el ángulo y todos los accesorios necesarios para añadir LEDs cuando todas las partes. Ahora usted nunca será sin copia de seguridad. ¿Aquí un ruido en un callejón oscuro? ¿Extraño crujido en la planta baja? ¿Se tu jefe sólo está realmente molesto? Con su propia señal de palo de bolsillo no tienen por qué temer porque pueden señalar será el caballero oscuro en! No dude en personalizar el símbolo, se unen todos los archivos. Una calabaza o un fantasma sería perfecto para el uso en tus decoraciones de Halloween de escritorio en el trabajo.
Aquí es cómo se descompone el diseño:

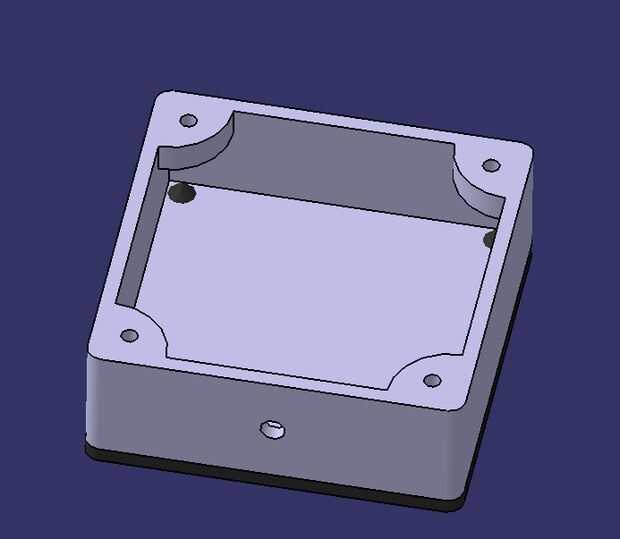

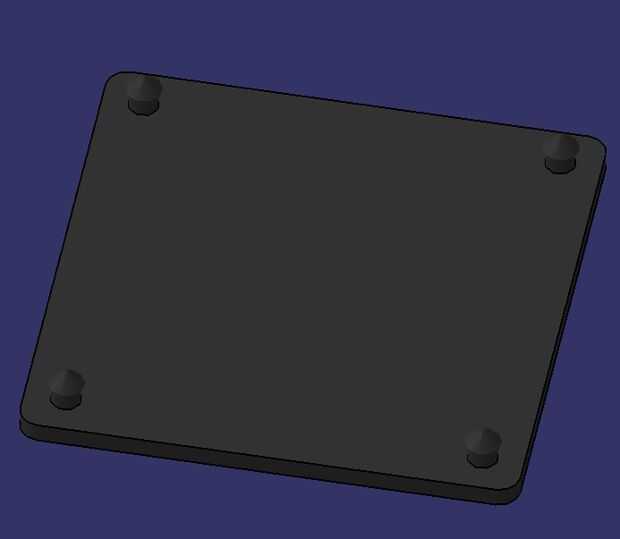

La pieza final se especificarán en el material de goma flexible. Este cojín encaje en la pieza base y le da a todo el conjunto una superficie antideslizante para sentarse. La base es hueca con agujeros para la almohadilla de goma en la parte inferior, los orificios para tornillos de la tapa en la parte superior y un agujero en la parte posterior para un interruptor de montaje en panel. Las baterías de los LEDs se encuentra en la base, así como cualquier otra cosa que decide esconderse allí.

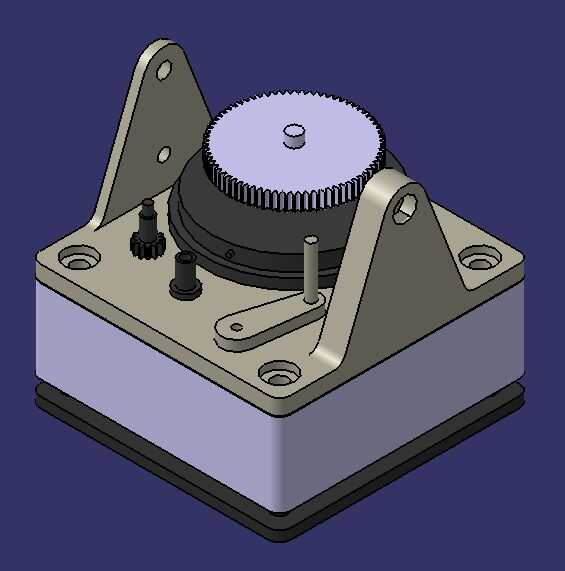

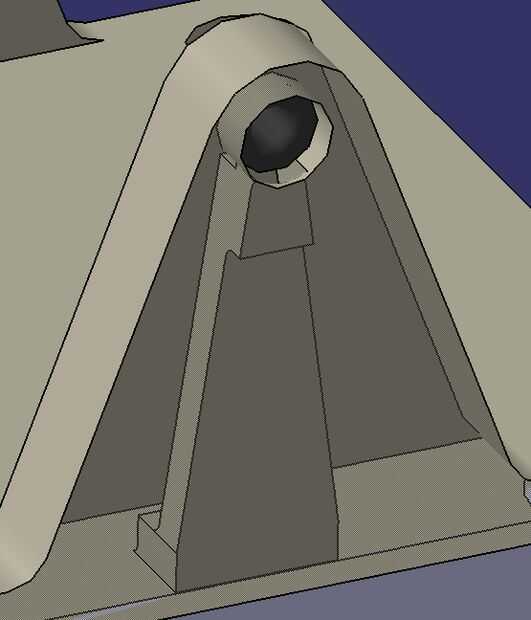

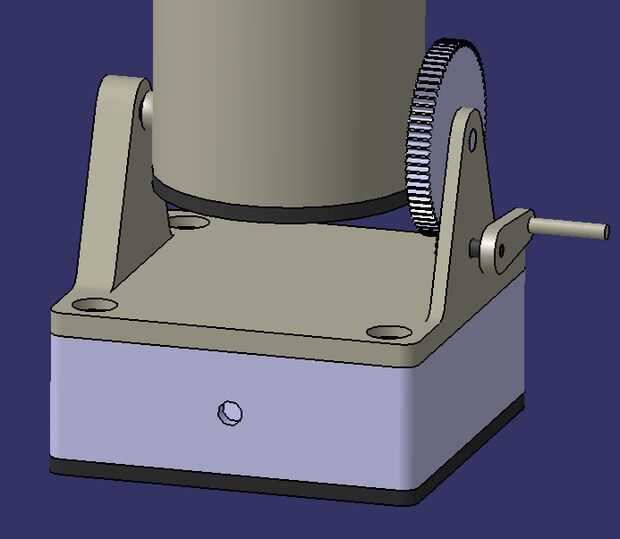

Atornillados a la base es la tapa, que incluye los soportes para el cañón. El soporte más grueso en la derecha tiene un pase a través de los cables de corriente de los LED a la batería y un agujero en aburridos para el árbol. El apoyo izquierdo tiene dos agujeros recta, la parte superior para el engranaje más grande, el más bajo es donde la marcha inferior y el mango. El eje en el apoyo de la mano derecha tiene un agujero por donde pasar los cables de los LEDs a través de medio.

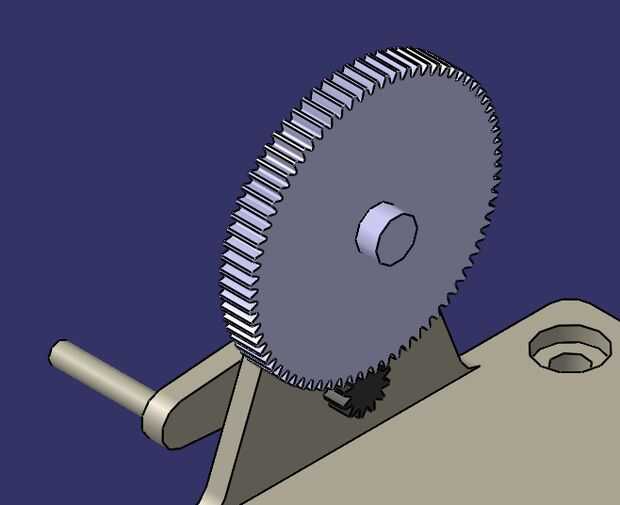

El engranaje grande en la parte superior se fija al cañón mientras que gira libre en el soporte. Tiene un 1.5" diametro 48 pitch (72 dientes) y un ángulo de presión de 20 º. El engranaje inferior giros gratis en el soporte y se une al mango. Tiene un diametro de. 25" pitch 48 (12 dientes) y un ángulo de presión de 20 º. La relación de transmisión es de 6:1 desde la perspectiva de allí (6 vueltas de la manija se convertiría el cañón una vez).

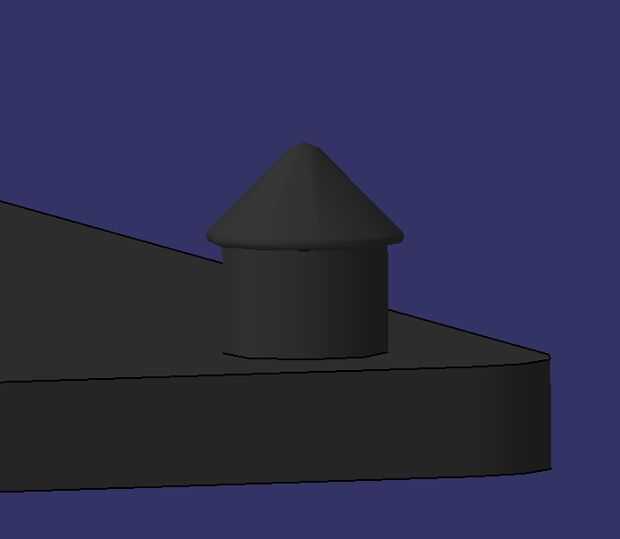

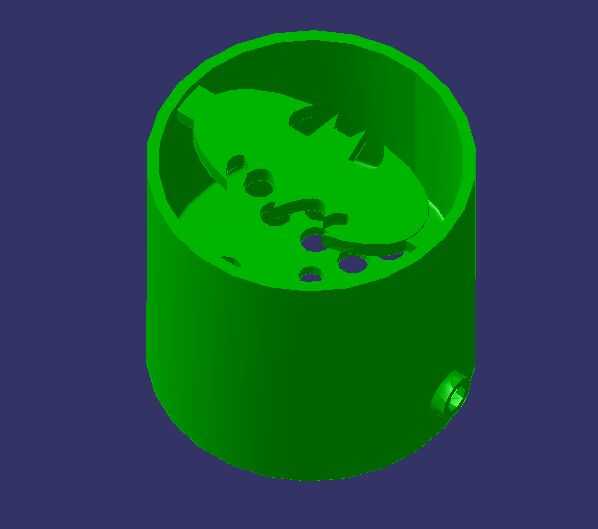

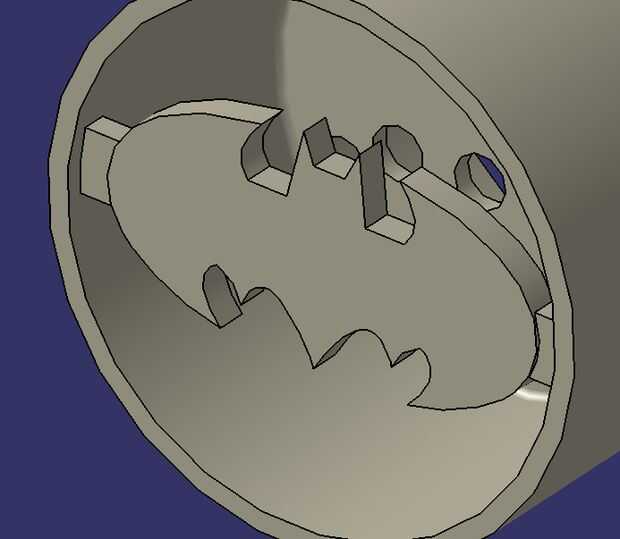

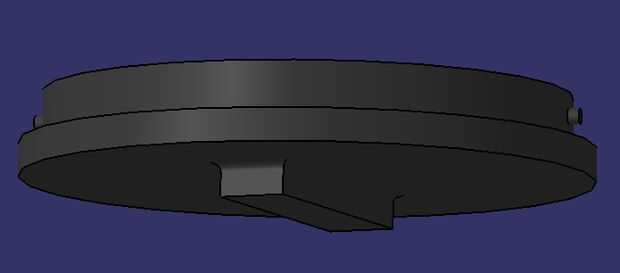

El barril es 2" de largo y tiene una placa de mitad para arriba que permite 5mm o más pequeños LEDs para empujar a través. También hay un tornillo, a través del orificio para fijar una PCB en la parte inferior. No hay LEDs directamente detrás del símbolo a fundido una silueta nítida. La tapa negra en la parte inferior del barril permite el acceso a los LEDs con un diseño de la cerradura de la torcedura. Las dos protuberancias en la tapa de enganche dos ranuras correspondientes en el barril. El jefe que sujeta el eje a la derecha también tiene un pase a través del orificio para los cables de LED.
Para cumplir el requisito puse de no utilizar más de tres impresiones que apilan los componentes pequeños en el espacio vacío dentro del cuadro delimitador de la almohadilla, base y tapa. La impresora simplemente se rellenará con material de apoyo entre piezas. Cuando se retira el material de apoyo las piezas vendrán gratis y luego se pueden montar. Me las arreglé para conseguir todas las piezas en 2 copias, con la segunda impresión siendo el cañón por sí mismo.
Todo esto se pondrá con pegamento y a cuatro #8 tornillos. El conjunto está diseñado para que incluso cuando se pegan todavía tienen acceso a todo lo que en caso de una falla eléctrica.
Hice el diseño y modelado en CATIA V5 (los colores en las fotos son sólo para que pueda ver las diferentes partes del modelo, el producto final será pintado). Abajo son dos archivos .zip con los archivos CATIA". Señal de murciélago"tiene la Asamblea en su adecuada configuración,"Para imprimir"tiene las configuraciones de apilado para la impresión junto con los archivos .stl. Los archivos .stl se adjuntan por separado así como para cualquier persona con su propia impresora. Si usted necesita un tipo de archivo diferente me avisan y voy a hacer todo lo posible para convertir los archivos para usted. Va enviando para la primera impresión con en un par de días y la segunda en cuanto gano otra impresión. Una vez que reciba los puedo ajustar el diseño si es necesario, por lo que puede ponerse en contacto conmigo para asegurarse que el .stl son hasta la fecha. Si usted quiere saber el momento que termino de armar la estructura final, completa con el circuito, asegúrese de suscribirse. Gracias por leer hasta el final de esa pared de texto, no dude en comentar o hacer preguntas.
Na na na na na na na na Batman!
EDICIÓN: 08/10/2012

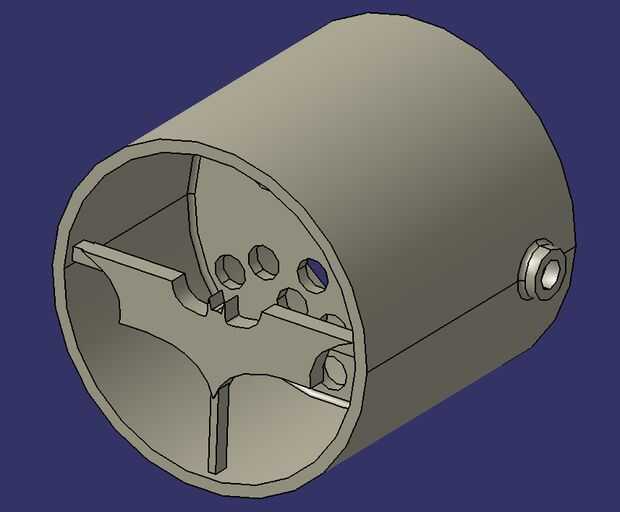

Pediste, bueno no realmente, solo JerryBYong pero que es semántica y es aquí: un barril con el logo de estilo Dark Knight. Hay una foto arriba y abajo del fichero .stl.
Ambas impresiones son en la cola de impresión en Instructables. Tan pronto como llegan voy a publicar fotos y una guía para la construcción del circuito del LED y la Asamblea general.
Gracias por todos los comentarios y comentarios constructivos, mantenga venir.
EDICIÓN: 01/11/2012

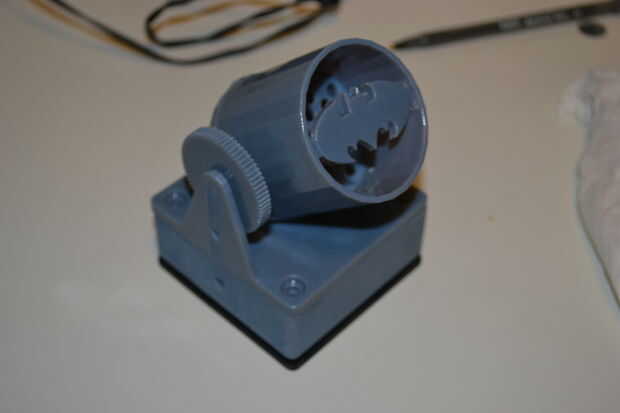

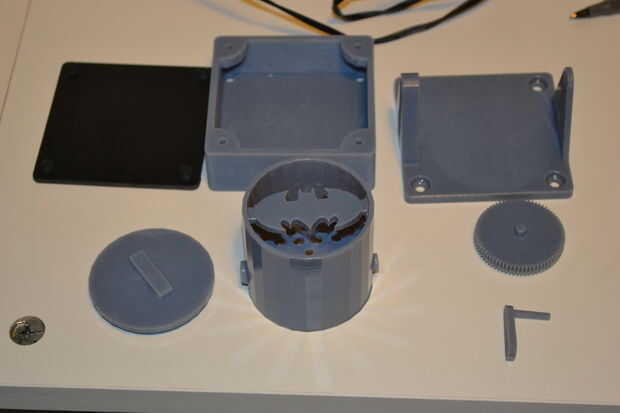

Las piezas, o la mayoría de ellos, llegó hoy! Todo resultó mejor de lo que podía haber esperado. El hecho de que la almohadilla de goma inferior resultó perfectamente el hecho de que nada se rompió durante la separación y limpieza o envío es impresionante. Lamentablemente la pieza con el pequeño engranaje no hacerlo en la caja. No sé si se rompió o simplemente se perdió en los procesos, pero puedo ver donde fue impreso. A pesar de todo todo se va de la mano excepto el mango y voy a publicar a una guía para el circuito y la Asamblea pronto. Yo he conectado un par de fotos de las piezas más abajo.
EDICIÓN: 19/01/2013
La construcción para el Mk. Es completo y documentado. Compruébelo aquí.
