Bata de laboratorio LED interactivo (4 / 11 paso)

Paso 4: Alambre-para arriba las tiras de la luz

Siguiente para arriba, corte una longitud de intercom wire lo suficiente como para ejecutar a un punto común para cada lado. (Lo hicimos con cuatro puntos de encuentro para el cable: frontal lateral izquierda, frontal derecha, lado posterior izquierdo, posterior lateral derecho.) Que vas a soldar todos los cables a un tablero común para hacer el cableado a la arduino después más fácil.

A continuación, obtener un paquete de seis de su refresco favorito, té o café. Tal vez dos. Estás a punto de comenzar la parte más larga del proyecto: unos cien cuidado se une a la soldadura.

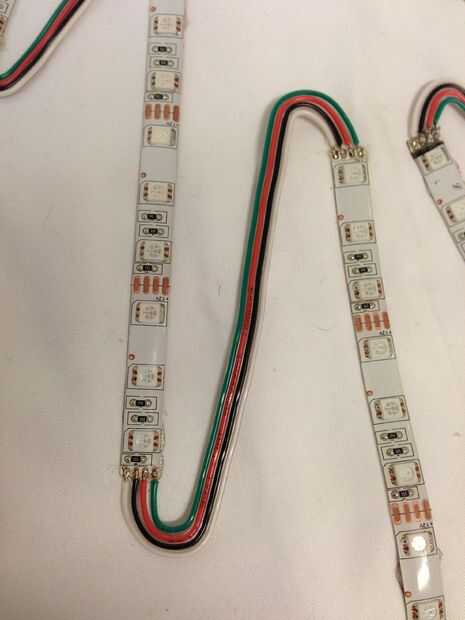

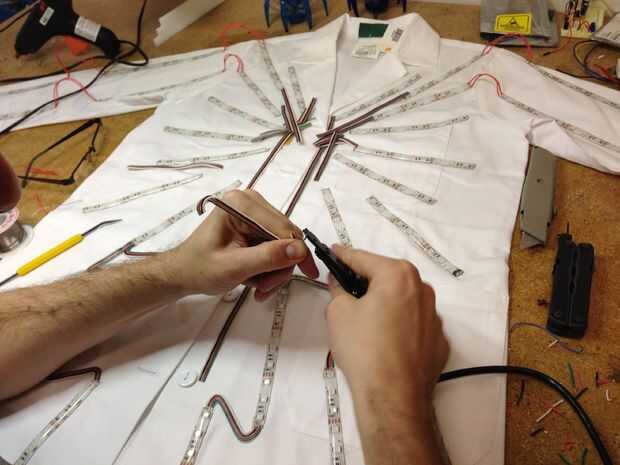

A continuación, tira de los extremos del cable y de la soldadura con cuidado cada uno de los cuatro conductores de las cuatro almohadillas de contacto en la tira de LED. Repita para cada tira. Ser coherente acerca de cual cable de color se conecta a que pad. Tómese su tiempo y si la soldadura se derrama sobre un bloque vecino, cuidadosamente arreglarlo.

¿Todo hecho? Felicidades. Esa fue la parte más larga del proyecto.

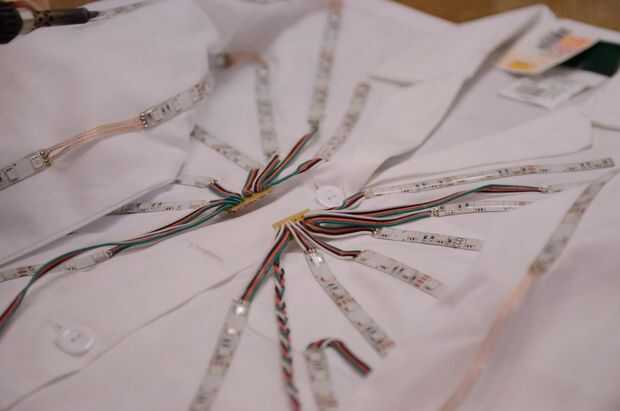

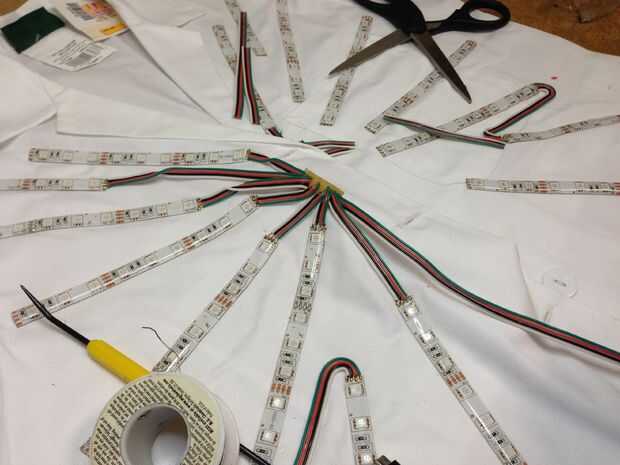

A continuación, queremos un punto común para los cables a. a cada lado (adelante/atrás; Izquierda/derecha). Cortamos cuadraditos de protoboard, 4 agujeros (para cada alambre en un plomo) y 20 filas (con una fila para cada conductor en el lado, además de un poco de sobra)

Cada plomo entonces obtiene soldada a esta mini-placa hub. Cada columna de la mini Junta tiene un alambre soldado a cada combinación en la parte posterior, por lo que todos los alambres verdes pueden activarse desde un único punto de contacto, todos los cables rojos, etc...
