Paso 2: Mi circuito de protección de
Diseño: Mi principal preocupación era no permitir que las 18650 baterías a por debajo de 6 Vdc.
Una solución sencilla: Sólo podía mantener un ojo sobre ellos y cobrarles a menudo. Li-iones son generalmente no lastimados por cargar demasiado a menudo. Pero soy viejo y puedo olvidar y dejar conectado.
Mejor solución: Así que decidí diseñar un comparador que le voltaje a Arduino si una batería se reduce a cerca de 3 VCC o ambas baterías baje de 6V. Si cualquiera de estos ocurre desconectará energía yendo a Arduino.
Para los puristas que hay: Sí, me doy cuenta de que Arduinos la mayoría tienen reguladores de 5 voltios, a menudo el 7805 que sugieren que la tensión de entrada es un mínimo de 7 Vdc. Bueno, estoy bastante familiarizado con los Arduinos y mayoría trabajará hasta cerca de 4 VCC. Una preocupación que tenga es si va a medir voltajes analógicos y utiliza 5 Vcc como referencia, entonces sus medidas será apagado. Bueno, para todos mis circuitos analógicos, he estado usando 3.3Vdc como el Aref. Una de las razones es que al usar el USB como fuente de energía, más puertos USB el ordenador no son 5 VDC pero pueden ser alrededor de 4,7 Vdc de todos modos.
Alternativo: Mi circuito se puede modificar para que se apagará en 7 Vdc.

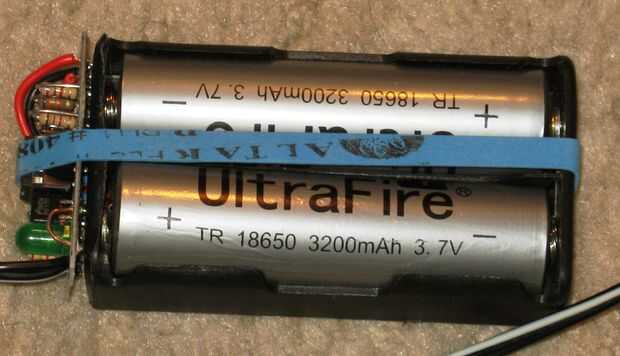

Teoría de la operación: Por cierto esto es revisión 2. Las pilas de dos 18650 están conectadas en serie. Mi circuito de la batería se une a la parte de la tierra, el punto medio entre las dos pilas y el lado de salida. Si el punto medio (la primera batería es superior a 3V y la parte alta está por encima de 6V de tensión de la batería será salida al conector de salida que está conectado al Arduino. Si cualquiera de esas dos condiciones no se cumplen, que la tensión no irá a la Arduino.
Geek Stuff: Usted puede notar que estoy cambiando el lado de la tierra en vez de la parte superior. Para la operación de la batería no importa.

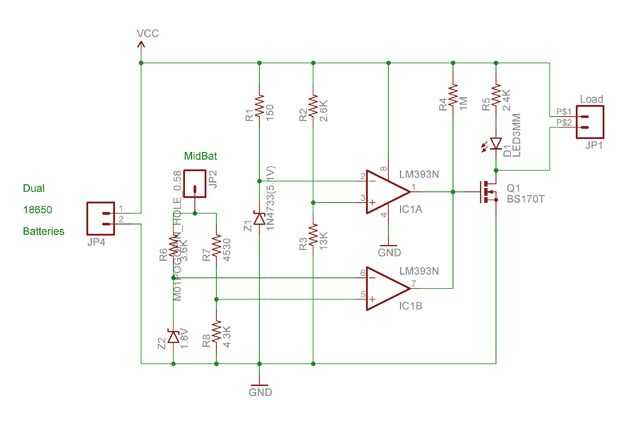

Ver esquema. Z1 es un diodo de zener 5.1 Vdc. R1 se suministra suficiente corriente para el diodo de la polarización. Tan pin 2 del comparador analógico, LM393 tendrá 5.1 Vdc en él. R2 y R3 forman un divisor de tensión. Cuando los voltajes de la batería están por encima de 6 Vcc, entonces el pin 3 estará por encima de 5,1 VCC y la salida del comparador es alta. Esto encenderá el FET, Q1 un BS170 que proporcionará el terreno para la salida a Arduino. El voltaje positivo se pasa directamente de las baterías.
R5 y D1 están activos cuando la energía está disponible para que el LED indica energía va a Arduino.
Z2 se supone que es una 1,8 zener. Que junto con R6, R7 y R8 realizar una comparación similar para el punto medio. Se trata de un cable conectado entre las dos pilas en el soporte.
Geek Stuff: Geeks pueden haber notado que he conectado ambos comparadores junto con una resistencia de pullup. Esto funciona como las salidas se denominan colector abierto. Creo que esta configuración se llama un colector abierto 'y' la puerta. Trabaja.
Alternativas: El LED no necesita estar en el circuito para reducir la descarga de la batería (~ 20mA)
Un viaje diferentes Zéner, resistencias y fuentes de punto o de la batería puede cambiarse.
Para mi circuito, yo realmente hizo algunos PCB con la transferencia de toner pero ahorrará detalles para otro Instructable.
