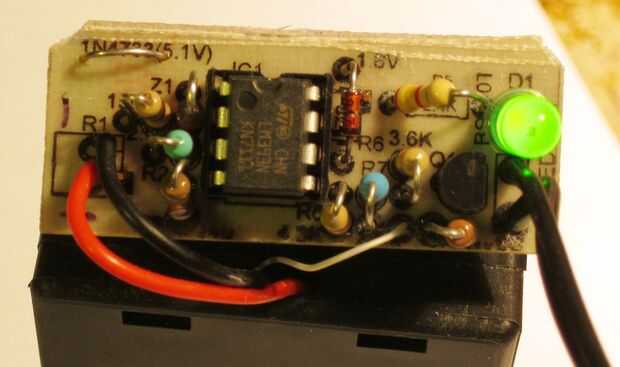

Paso 3: Protector de la lista de piezas
Precios:
http://www.taydaelectronics.com/
S & H no incluidas
PCB
LM393 $0,13
zócalo de 8 pines del IC $0,02
1N4733 $0,03
Película metálica de resistencias 1/4W
1.2 K
2.7 K
3.6 K
4.3 K
4,53 K
1M
2.4 K
13K de $0,02
LED 3mm $0,02
BS170 FET $0,26
enchufe de alimentación de 2,1 mm $0,20
1.8V zener sobre $0,04 (ya no disponible?? Ver más abajo)
Costo total es menos de $0,80. Me doy cuenta de los gastos de envío no están incluidos. Si todos juntos, es probablemente $3,99. Pido un lote de piezas de Tayda en ebay, por ejemplo, a menudo como 50 resistencias para el envío de $0,99 incluido. Para las órdenes grandes, es probablemente más barato directo.
Problema: Compré 25 diodos zener que demandó ser 1.8V Zéner. Cuando traté de sacarlos, lo hicieron no zener a 1.8V. De hecho no zener en cualquier voltaje específico y variado con la resistencia de "bias".
Solución: Bueno, construyó un circuito de prueba y estaba recibiendo suficiente acción de zener para que le dispara el comparador si la tensión cae por debajo de 3Volts para que estos diodos trabajaban para mis propósitos.
Problema: Pues bien, ahora veo que no hay ningún 1.8V Zéner en ebay excepto una superficie de montaje para $5. Supongo que probablemente trabajaría.
Solución: Si alguien quiere construir este circuito, hay 1.8V Zéner en Digikey. Sin embargo los valores de resistencia tendrán que ajustarse.
