Paso 3: Tiempo de desarmado
Toma una hoja de papel y escriba la ubicación de donde están las conexiones en el circuito. Y sólo para asegurarse de que y para fines de control doble, tome unas cuantas fotos de la placa de circuito.

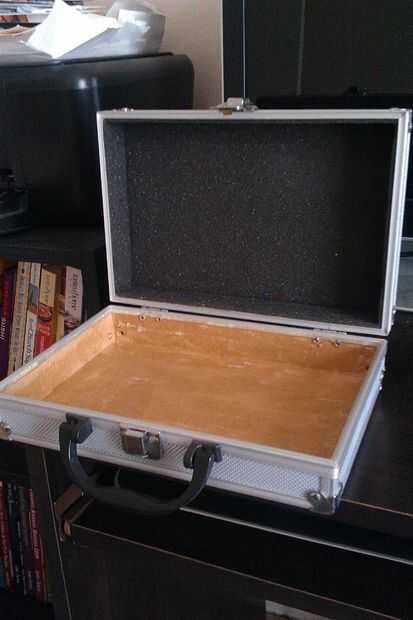

En segundo lugar, desarmar ninguna parte no necesita desde el interior de la caja, como se puede ver que decidí mantener la fina capa de espuma en la parte superior de la caja, donde he instalado los altavoces.
En tercer lugar, tomé mi tablero, corte a las medidas del caso. Para la parte superior, después localicé los puntos igualmente donde querían los altavoces para ir, dejando suficiente espacio entre ellos para el tablero del circuito a montar. Luego corte los orificios hacia fuera y taladre el agujero para la energía en el centro. La potencia led es sólo para los altavoces.
Bien para la sección inferior, es donde yo se montar la batería, puertos usb, controles, junto con el control de volumen. Así que coloqué la perilla de volumen, en el lado izquierdo. Había quitado de la placa de circuito y añadido algunos cables para extender a la parte inferior, esto es donde entra el cable RJ45. El cable RJ45 tiene 8 cables que lo atraviesa y el control de volumen tiene seis conexiones y no tengo los otros cables colocando alrededor con 6 cables. Así que improvisé un poco. Medir y cortar el cable a la longitud necesaria para ejecutar el control a la ubicación que eligió y soldar la conexión en el orden en el que tomé el control del tablero de circuito.
En la batería. Primero desmontado lo comprobado cómo trabajaban los componentes en el interior. Conceptos básicos de la batería es que en un extremo, tengo los 5 puertos usb y puerto de carga, y el otro extremo es el control que tiene el interruptor On/Off, los LED de nivel de batería, la energía led y una luz flash led con un interruptor para. y quería mantener la configuración original. Así que, después de examinarla. Decidí cortar solo las puntas y adjuntarlos a la Junta y remotamente montar la batería en un área más conveniente.
