Paso 4: Conexiones-esquema
La mayoría de ustedes estarán familiarizada con los diagramas de circuito. Mostrará cómo están conectados los componentes para completar el circuito.

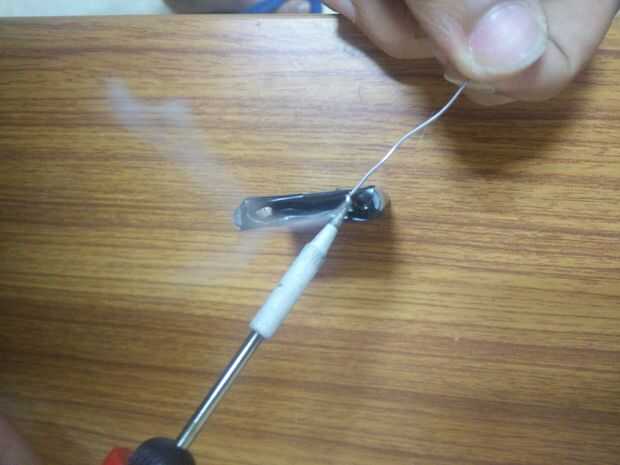

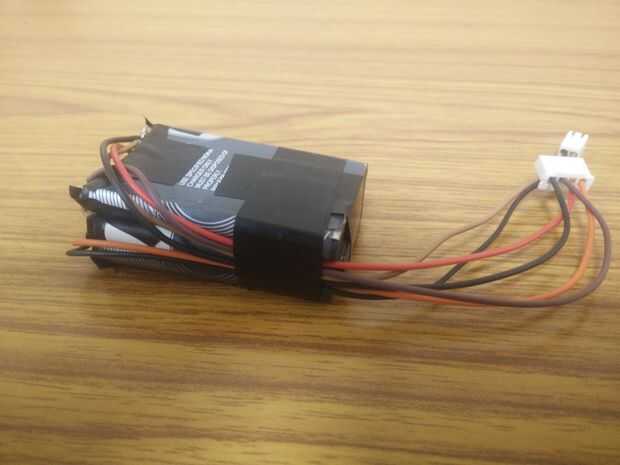

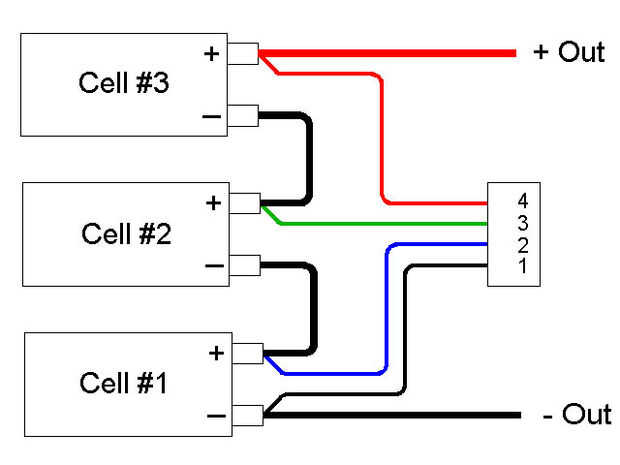

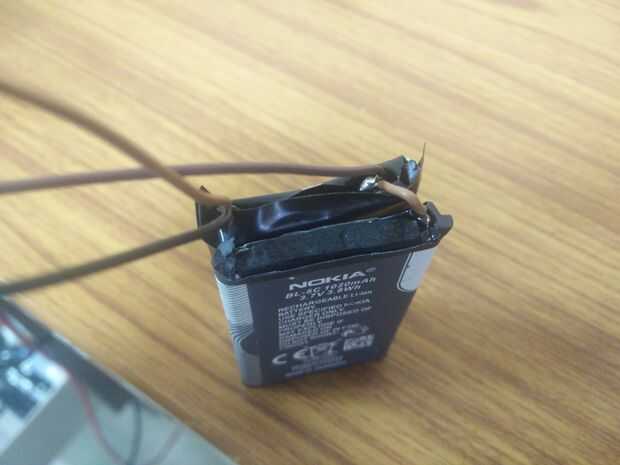

Aquí es cómo usted necesita conectar. Todas las 3 celdas están conectados en serie. Para el equilibrado de carga (este método asegura que ninguna célula se sobrecarga), 4 salidas se toman de cada nodo de la batería. El cargador que uso tiene esta característica fresca de equilibrado de carga para las baterías. Si utilizas un cargador normal, podía dejar fuera los cuatro cables al conector JST de 4 pines. Conectar los cables de la manera correcta es muy importante. En conectores JST hembra, hay dos muescas en la cabeza de plástico, pueden verse hacia arriba en el diagrama en el paso anterior. El primero es el pin 2 femenino, los cables negro y marrón corresponden a negro (-a) y rojo (+ a) en el diagrama. La segunda es la hembra de 4 pines, debe conectarse como: naranja-rojo-marrón-negro en la foto para negro-azul-verde-rojo en el diagrama. JST puede tienen hilos de colores diferentes, así que mantenga la cabeza JST con muescas hacia arriba y coinciden con los cables por consiguiente. Confía en mí, no te arrepentiras doble comprobación de la conexión cuando veas otro chico soplo sus cosas por estar en apuro.

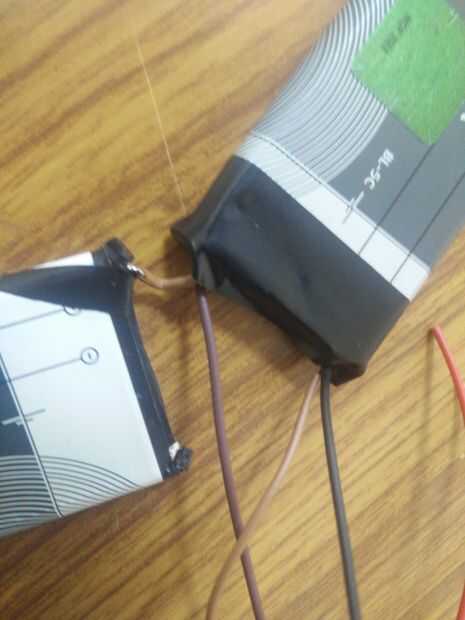

Pones cinta entre dos células para evitar corto circuito.
