Paso 2: La estructura de la batería...
Ahora ya sabemos lo que FGMOS es y cómo funciona...
¿Cómo puede este darnos una energía?
Ahora, nos dejan conectar N - millones /billions de FGMOS en paralelo (en un chip FLASH de 32 GB puede ser el número de transistores FGMOS sobre 70 000 000 - normalmente para cada celda de memoria 2 FGMOS se utilizan por razones de seguridad):
1 todas las fuentes, sumideros y el substrato están conectados juntos en una red. Vamos a llamar a esta red "ánodo" o "inyector" (porque inyecta electrones en el FG) y conectar al polo negativo de la batería externa con voltaje Vprog (puede ser ~ 12-20 V) (Nota:fuentes y desagües son terminales de paso actual de dispositivos MOS).
2 todas las puertas flotantes están conectadas juntos en una red. Vamos a llamarlo "Cátodo"
3.All compuertas se conectan entre sí - que la "placa de Control"
Cuando aplicamos la tensión alta (Vprog) en la "placa de Control" el túnel actual empezará a fluir.
El túnel actual seráFN ~ N * A * JFN, donde A es el área de la FGMOS y JsoloFN es la densidad de corriente de hábitat por unidad de área calculada usando el Fowler-Nordheim fórmula.
En números muy altos de N o flotantes grandes áreas de la puerta (FG) el túnel actual pueden alcanzar valores muy altos!

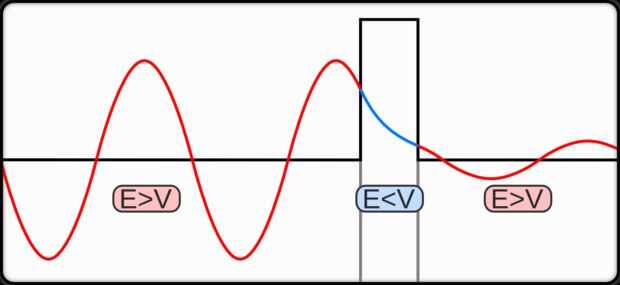

Timagen utilizado tomado de Wikipedia, autor Felix Kling
