Paso 1: Reunir sus partes y equipo
Piezas necesarias:
- Soporte iPad safari TV cartón - usted querrá comprar este soporte cartulina cartón safari equipo de la primera. Hicieron un gran trabajo juntos poner un fácil construir cartulina soporte para tu iPad. Primera vez que vi este soporte, pensé que era genial... pero pensé que sería genial si pude hacerlo funcionar con mi frambuesa Pi para crear un soporte HDMI solo de cartón soporte. Si decides el orden de ellos, que ellos saben acerca de este instructable y iTapArcade te enviado a ellos.
- (Opcional) Poweradd monstruo capacidad batería - esto es más que probable que un overkill para accionar el Raspberry Pi y la pantalla de 10,1 pulgadas, pero esta batería realmente paquetes de un golpe. Usted puede comprar cualquier tipo de batería, pero la importancia de la Poweradd es la diferente cantidad de conexiones de potencia y flexibilidad para cargar su dispositivo móvil mientras alimenta su frambuesa Pi y pantalla... no es eso una característica fresca. Han sus pilas de carga de monitor RetroTV proyectos relacionados con su dispositivo móvil mientras trabaja en Raspberry Pi. Una vez más, podría ser una exageración, pero seguro que agregar un factor cool.

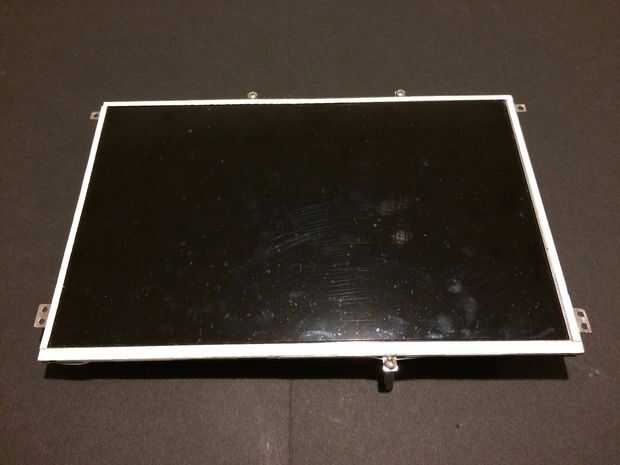

- 10,1" 1280 x 800 HDMI pantalla - si tienes tu propio 10,1" pantalla para utilizar en este proyecto, entonces ve por ella. Sin embargo, la pantalla debe tener algunas lengüetas de montaje como esta (realmente vienen en prácticos), y el Pele de adhesivo alrededor del borde de esta pantalla es importante montar el panel interior cartón TV marco (que tienes que hacer con un cuchillo del exacto). Tener que una tarjeta de conductor con capacidad de audio también proporciona y alternativos de distribución del sonido.

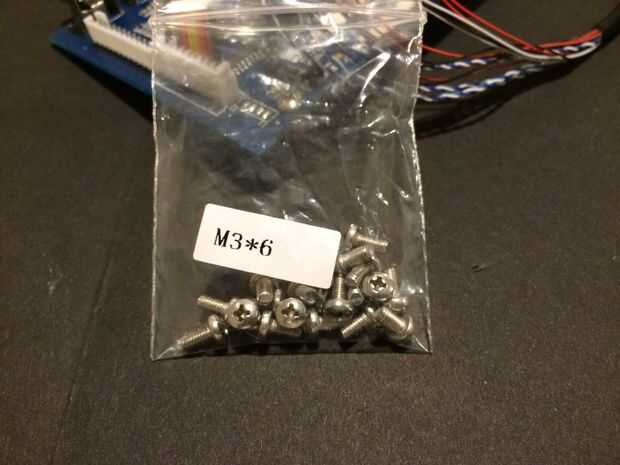

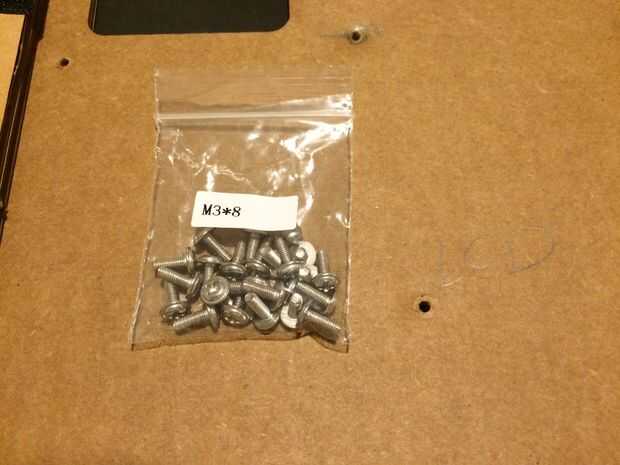

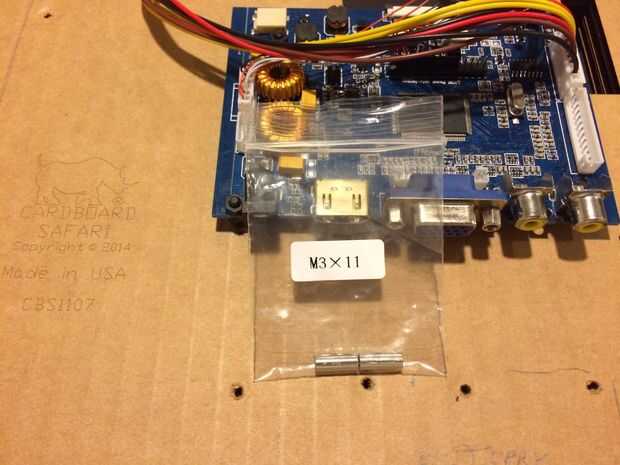

- Offs del soporte - decidí ir con los separadores de metal para el montaje de la pantalla HDMI para el cartón. Hace para una conexión robusta y ayuda con la descarga adecuada (profundidad) de la pantalla HDMI en relación con el marco externo del cartón de la televisión. Estos stand offs también se utilizan para montar el tablero de conductor HDMI en la parte posterior de la cartulina marco de TV.

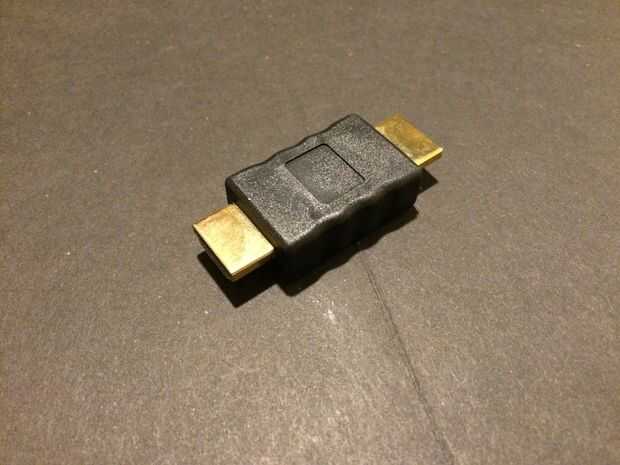

- Acoplador HDMI - este hecho conecta el conector de frambuesa Pi HDMI a HDMI pantalla una brisa. Ya que no quería que el volumen de un cable HDMI que saturan el proceso de montaje en la parte posterior, este fue el camino a seguir.
- Velcro : Velcro es necesario colocar la batería opcional y el marco externo de la TV de cartón. Esto le permite quitar fácilmente el marco externo para potencialmente realizar cambios de pantalla u otros swaps a la acumulación de TV retra.
Equipo necesario:
- (Opcional) Taladro - he decidido taladrar mis agujeros en el cartón un agujero más limpio, pero puesto que es cartón fácilmente puede meter agujeros con un lápiz o bolígrafo. Sólo asegúrese de que el agujero no es muy grande ya que necesitas algo para los tornillos fijar a una vez atornillado en los distanciadores.
- Cuchillo del Exacto - un cuchillo del exacto es necesario para crear el marco de cartón alrededor de 10,1" pantalla HDMI. Transformé el tiro pop cartón parte de tubo de TV en un marco. Como montaje del soporte, asegúrese de no tirar nada hasta que haya terminado la construcción. Usted necesitará el tubo de pantalla de TV pop del kit para crear el marco interno de la TV. Primero trazado la pantalla HDMI en este pop out, luego cortar la Plaza hacia fuera con un cuchillo del exacto. Sabiendo que mi rastro es en realidad la frontera exterior de la pantalla de 10,1", ajustar mi corte para que el corte extendido en la piel parte adhesiva de la pantalla. Si usted está interesado en conseguir o crear un marco personalizado de la TV sin tener que hacer el recorte me avisas. Actualmente estoy trabajando en la creación de marcos de cartón para los interesados para evitar el proceso de corte del cuchillo exacto.

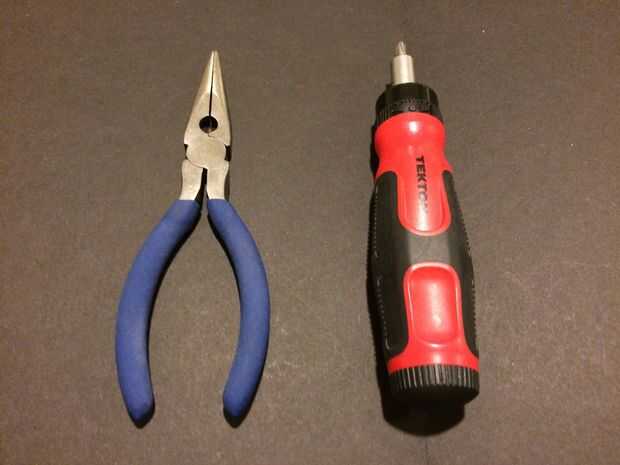

- Plyers de nariz de aguja - Plyers son muy útiles para sostener los distanciadores y la pantalla HDMI para el cartón de montaje trasero
- Destornillador - destornillador Phillips es necesario para el montaje de la Junta de controlador HDMI y HDMI pantalla al soporte de la cartulina
