Paso 4: El Booster
Aquí es video tutorial que le ayudará a entender cómo funciona un refuerzo de DC-DC...; s básicamente el mismo principio de ladrón de joule... Un convertidor boost (Step-up converter) es un inversor de DC a DC con una tensión de salida superior a su voltaje de entrada. Es una clase de fuente de alimentación conmutada (SMPS) con semiconductores por lo menos dos (un diodo y un transistor) y elemento de almacenamiento de energía por lo menos una, un condensador, inductor o los dos en combinación. Filtros de condensadores (a veces en combinación con inductores) se agregan normalmente a la salida del convertidor para reducir la ondulación del voltaje de salida de...

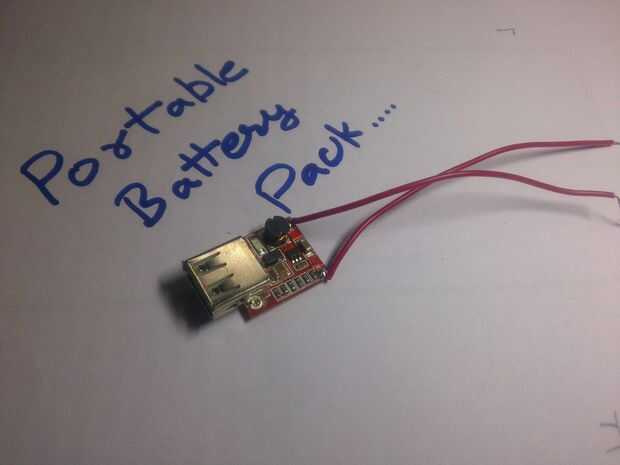

Las propiedades de módulo de que está utilizando:
- no aislado del módulo elevador (BOOST)
- voltaje de entrada: 2.5-4.9V
- Voltaje de salida: 5V
- Corriente de salida: la máxima 1000mA
- Eficacia: Hasta 92% (cuanto mayor sea el voltaje de entrada, mayor será la eficiencia)
- Frecuencia de conmutación: 1MHzOutput rizo: 20mV (MAX)
- Temperatura de funcionamiento: Industrial (-40 ° c a + 85 ° c)
- Regulación de voltaje: ± 2.5%Size:28*19*8mm(L*W*H)
