Batkid Tech #3: Comunicador de muñeca-proyector (4 / 9 paso)

Paso 4: Sistema de alimentación: cinturón de utilidad!

El sistema de alimentación era la parte más fácil. En serio, si hay una cosa Batman sabe hacer, ha llevar un cinturón de utilidad.

Sólo necesitamos 6 voltios (para el TI DLP y el embedidos). Pilas D cuatro deberían dar más jugo, y puedo mantener pilas de repuesto en el coche, por si acaso.

Decisión más inteligente que nunca

Usé conectores USB como mi conectores de alimentación. Esto fue simplemente comodidad al principio (los cables son fáciles de encontrar, y cuando corta los cables son rojo/negro código abierto). Más tarde, sin embargo, me di cuenta que debido a esta decisión que puedo ejecutar el proyector entero desde cualquier toma USB! Cargador del teléfono, sea cual sea.

Piezas

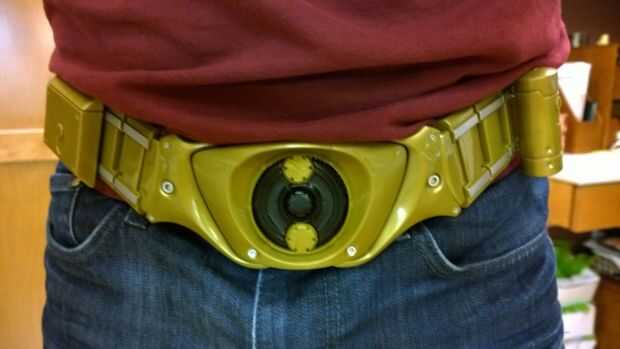

1. En primer lugar, compré un $12 correa del traje de Batman. En realidad, dos de ellos compré así tengo piezas adicionales.
2. Entonces compré un par de doble D batería y algunos cables de extensión USB en Radio Shack.
3. Luego fui a Cliff y compró algunos pintura de oro y un montón de Velcro negro.

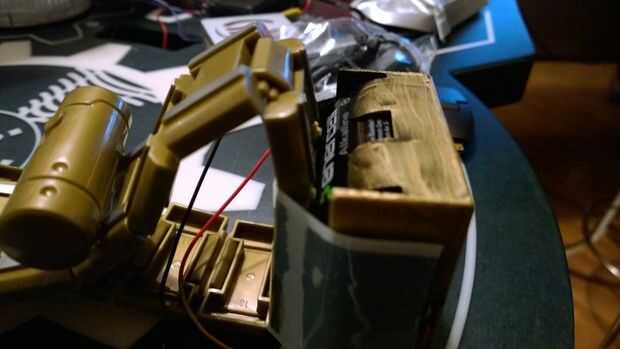

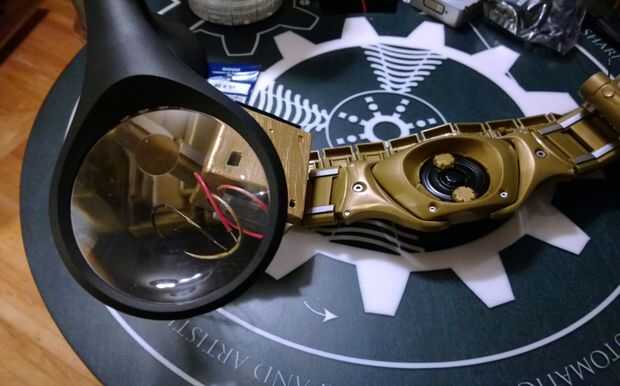

Pintura y velcro el portapilas a la correa, soldar todo por lo que hay de 6 voltios en los pines correctos del cable USB y haga caras loco como conecto por primera vez.

Lo que salió mal

• Todo el sistema funcionó perfectamente.. .para acerca de 45 segundos y luego se congeló. Resulta que las pilas D no proporcionan suficiente corriente para funcionar el proyector y el embedidos constante.

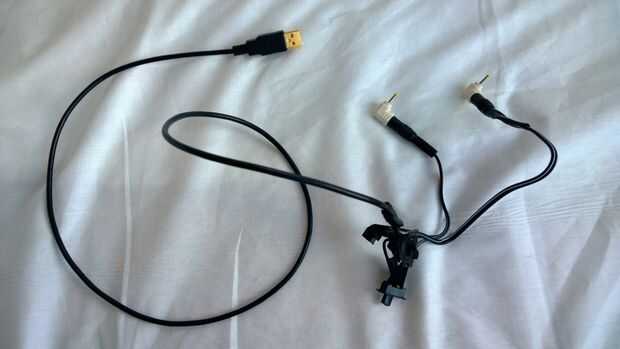

  Solución: dividir el circuito en dos cuerdas separadas de la USB y conectado el embedidos en una pequeña batería USB cargador de teléfono, escondida discretamente en mi guante. Con alimentación separada, todo funcionó sin problemas.
