Paso 6: Diseñar el caso
Astuto atajo #1: teniendo en cuenta los problemas térmicos implicados en el funcionamiento de un proyector, decidí dejar los lados de la caja abierta (realmente con la esperanza de que no llueva). Esto es lo que hice...
- Junte todas las partes y quejarse con ellos hasta que todo fue razonablemente compacto.
- Medir la ubicación de los orificios de tornillo en cada tablero.

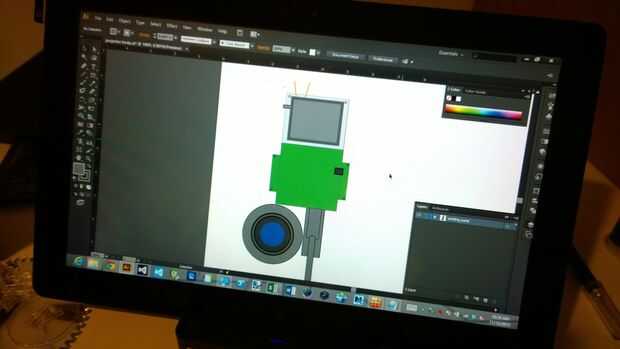

- Construir esquemas de cada componente en Illustrator, en una capa llamada "componentes".
- Trace un contorno fantástico alrededor de ellos, en una capa independiente llamada "shell".
- Duplicar todos los orificios de los "componentes" en "shell".
- Añadir un montón de agujeros extra, en cualquier lugar que los componentes no están en el camino.

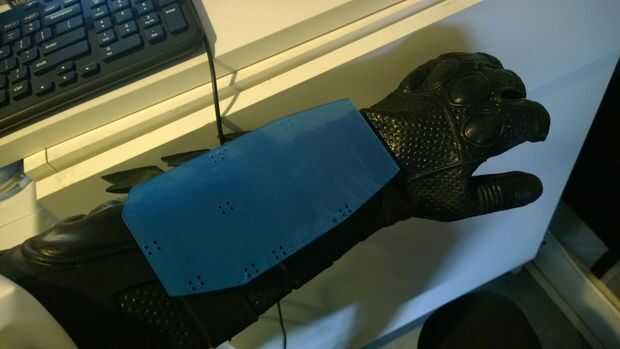

- Añadir un montón de ranuras de la correa de Velcro en la concha inferior.
- Añadir un montón de agujeros hexagonales en la cubierta superior.
No temo sobre tornillo tamaños o diámetros de orificio del tornillo, porque todavía había cientos de tornillos de este proyecto. Mejor usar lo que tengo a la mano.

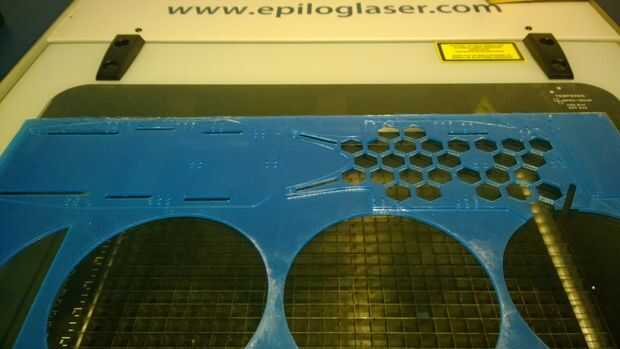

Con el caso de la corte y listo, es hora de poner todo junto!
Lo que pasó:

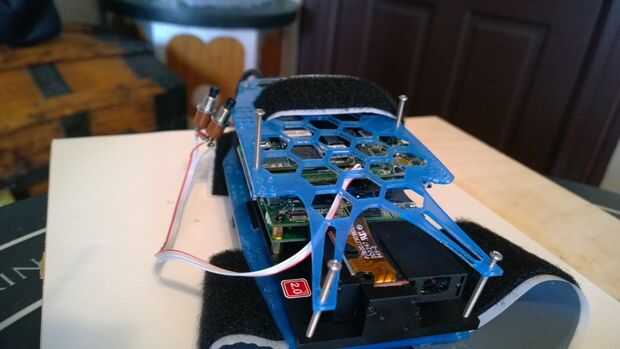

- Los agujeros en la carcasa superior hecho manera demasiado frágil. Para la cubierta final, había eliminado muchos de ellos y otros hechos mucho más pequeño.

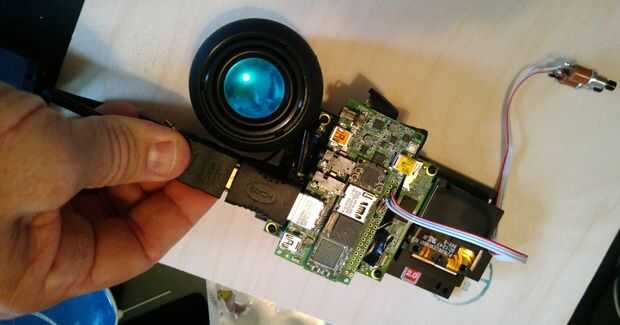

- Amontonamiento del DLP y el embedidos parecía una idea aseada, pero resultó ser mucho más simple separarlas. No figura esto hacia fuera hasta que el dispositivo fallado dos noches antes del evento.
