Paso 2: Configurar las conexiones de alimentación
Dependiendo del tamaño de su proyecto, usted puede crear esto en un tablero de tamaño medio o grande. Para mantener este pacto, no puse ninguna protección de diodo en lugar – por lo tanto, asegúrese de que usted conecte su fuente de energía externa correctamente, no conecte el + ve a la ve!
Conecte la alimentación externa
Conectar el conector de alimentación a la tarjeta.
A continuación añadir un condensador de desacoplamiento de 10uF a través de los pines de alimentación. Nota que estos condensadores están polarizados, así que necesitarás conectar el lado con el indicador negativo (buscar una raya o señal - ve – o consultar su hoja de datos) a GND y el otro a + ve.

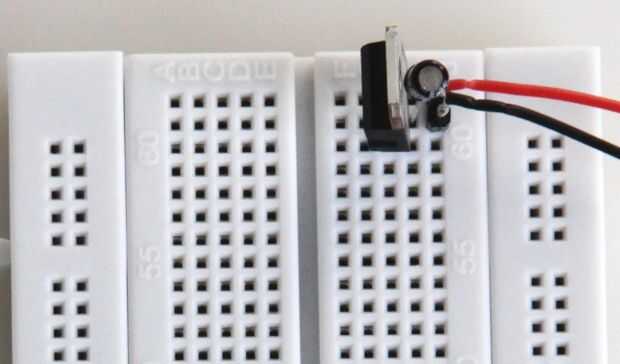

Conecte el regulador de voltaje
Añadir ahora el regulador, asegurando que el suministro externo positivo se conecta a la entrada y la negativa a la tierra. Otra vez, revise su hoja de datos cuidadosamente.

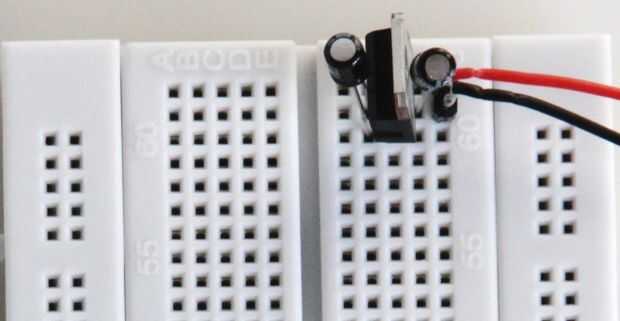

Conecte el otro capacitor de 10uF a la GND y la salida del regulador y luego tomar conduce de la tierra y la salida a los carriles de la energía de tu protoboard. Esta energía es "limpia" y será en 5V.

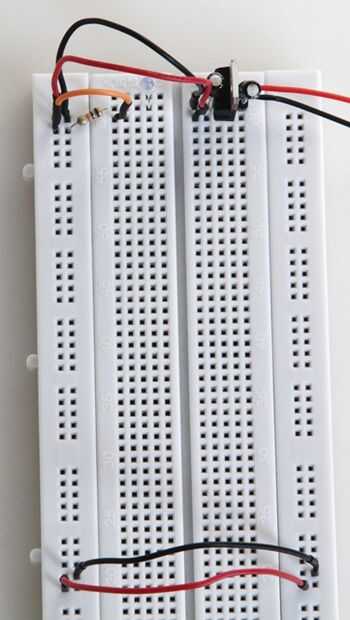

También añadir cables para conectar los carriles de 2 alimentación de la placa para que ambos estén encendidos.
Añadir un LED de potencia
Por último, vamos a añadir un LED para mostrar cuando se acciona la Junta. Conectar una resistencia de k 10 desde el carril de tierra al cátodo del LED (la pierna más corta) y un cable para conectar el ánodo con el carril positivo. He utilizado un azul 3mm LED y la resistencia de 10 k para que no se queme demasiado brillantes.
Ahora está conectado y listo para agregar el procesador.
