Paso 4: Conecte el cristal y el Reset

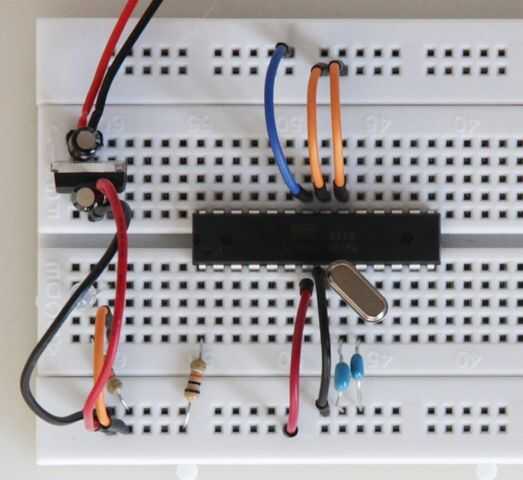

Conecte el cristal de 16 MHz entre los pines 9 y 10. Esto regulará la velocidad del ATmega.
También entonces debe añadir dos condensadores de 22pF entre los alfileres de cristal y GND.
Resistencia de pull-up en el reinicio
Ahora debe levantar el pin de reset, utilizando una resistencia de ohmio 10 k. Puede Agregar un botón de reset que se conectará a la tierra, sin embargo voy a utilizar la funcionalidad de restablecimiento de la Junta FTDI no desorden así que mi consejo con uno.
Añadir una resistencia de Ohm k 10 entre el + carril de ve y el pin de Reset (pin 1)
En esta etapa ya tienes los conceptos básicos de la configuración del tablero. Ahora funcionaría, sin embargo hay una forma sencilla de programarlo. También me gustaría añadir un LED en el pin 13, como el Arduino "real".
