Paso 5: Conectar los motores a la Junta

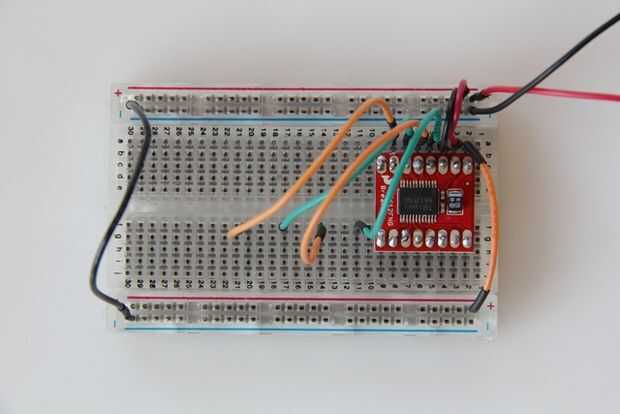

Conecte el riel de potencia del motor (6V de fuente independiente) de la placa con el conector de conductor del motor VM.
Protección de la espalda EMF

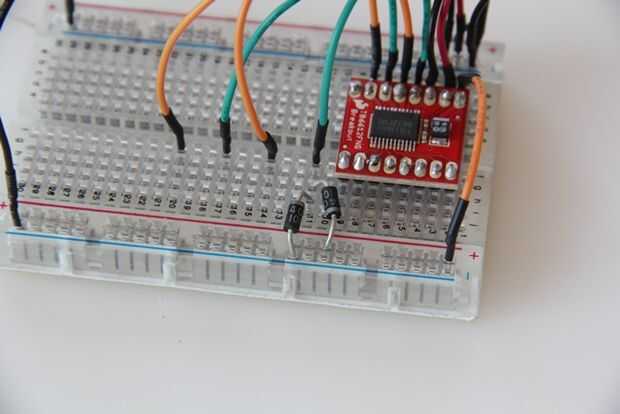

Para proteger el conductor y el circuito contra la parte posteriora EMF, que necesitamos conectar 2 diodos de rectificador a cada conexión que hacen que los motores a la placa. Esta configuración proporciona protección detrás EMF sin importar la dirección del motor puede girar.

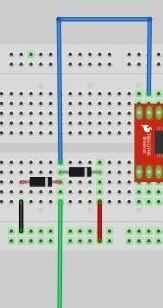

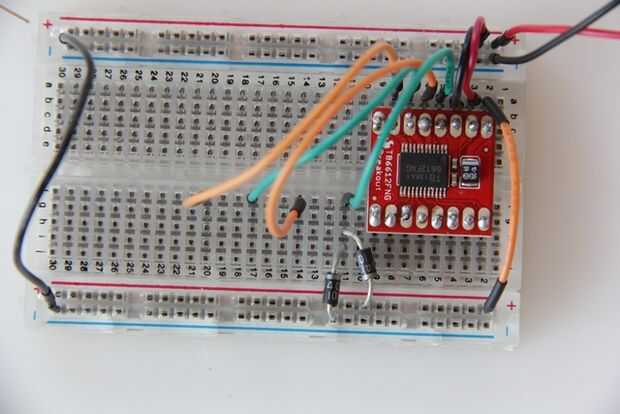

Un diodo conecta el terminal del motor al positivo, el otro diodo conecta el terminal del motor a tierra. Es importante obtener la polaridad correcta, lo conecte como sigue:
-Motor Terminal---> positivo: raya blanca de diodo en el riel de alimentación positiva
-Motor Terminal---> Tierra: franja blanca del diodo a la terminal del motor

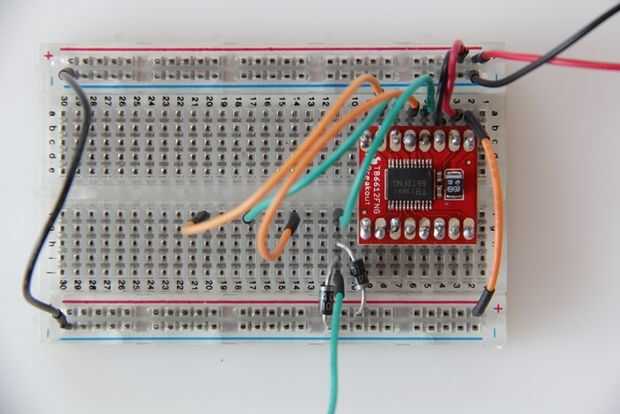

A continuación, conecte el motor a la placa.

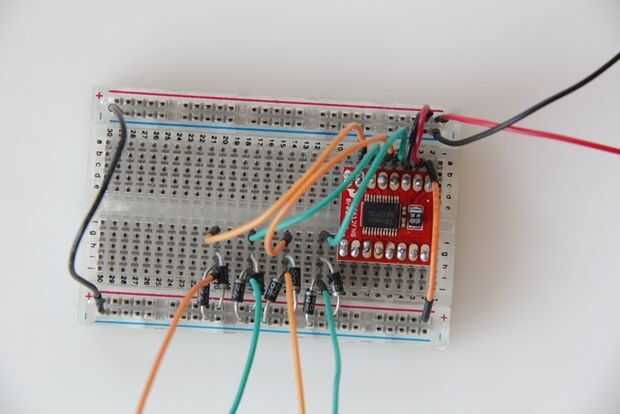

Repita esto para cada uno de los 3 restantes salidas de motor

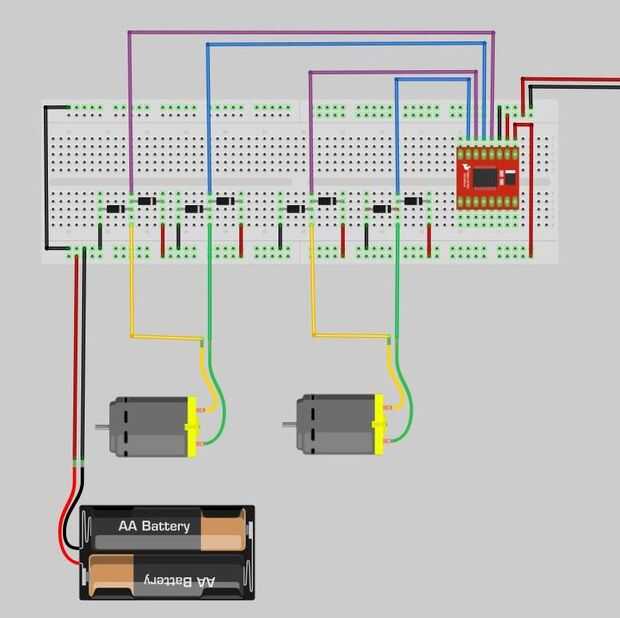

Fuente de energía del motor

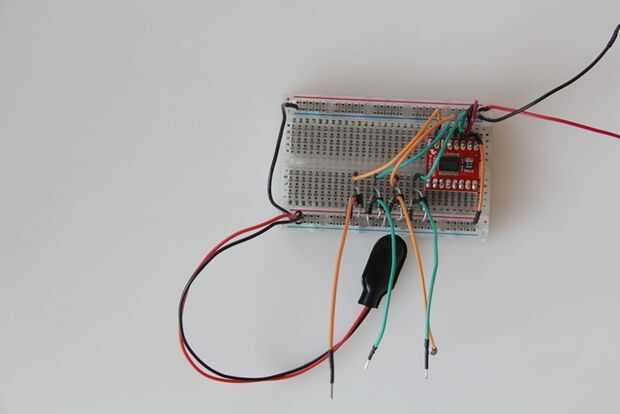

Por último, conecte el conector de energía del Motor en el riel de alimentación del Motor
