Paso 1: Diseño e impresión 3D
Diseño es el primer paso para averiguar cómo funciona su proyecto. Para mí, he reunido un montón de ideas en línea y poner mis ideas a trabajar. He utilizado AutoCAD Inventor para diseñar el droide BB8 y todos los archivos están disponibles más abajo. Mi enfoque era similar a algunos diseños, pero con algunos cambios menores. Todas las piezas eran 3D impreso para este proyecto.

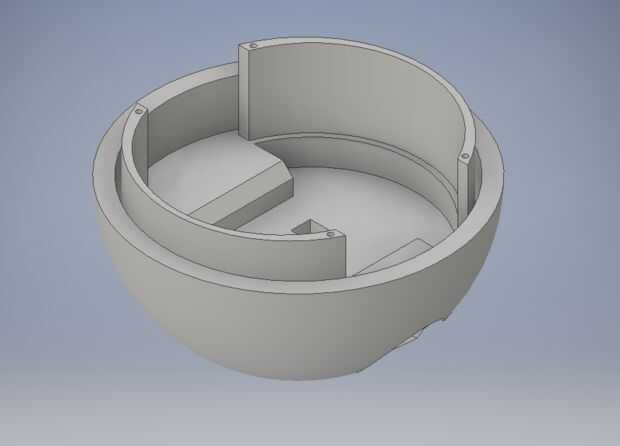

- El archivo Core_Body BB8 será la base del proyecto, la electrónica de la casa y ser el punto de enfoque principal de este proyecto.
- El BB8 Core_Body Motor 1 es un archivo adicional para utilizar si usted está utilizando diferentes motores.

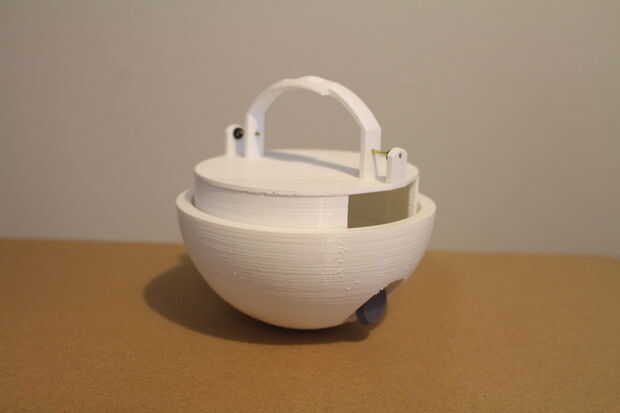

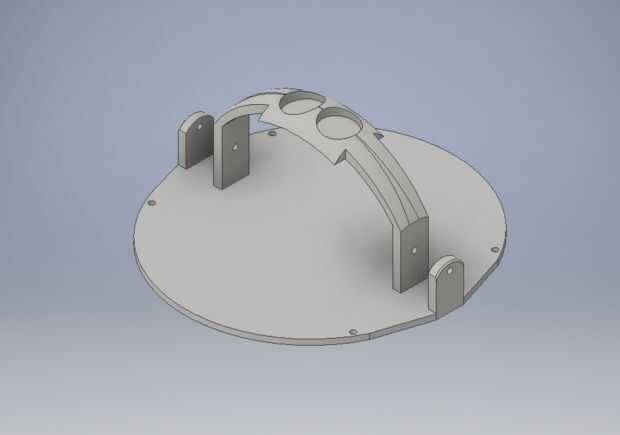

- El archivo Core_Top BB8 es la pieza superior al cuerpo. El Arduino va enroscado sobre ella y también habrá los imanes y las ruedas de apoyo que se le atribuye.

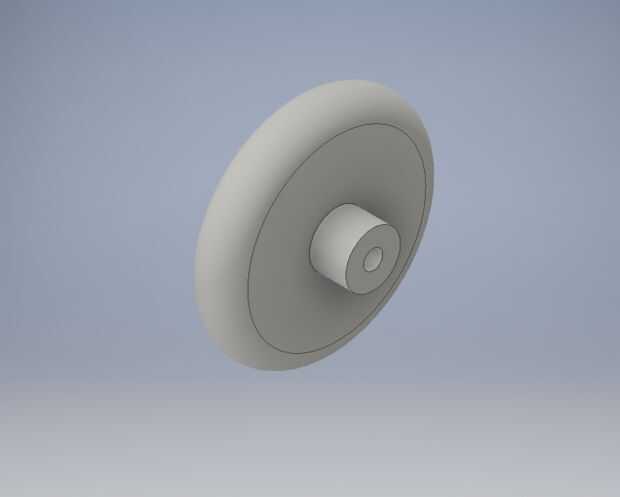

- El archivo Top Custom rueda son las ruedas que serán un apoyo. Conectará a la parte superior de las ranuras laterales.

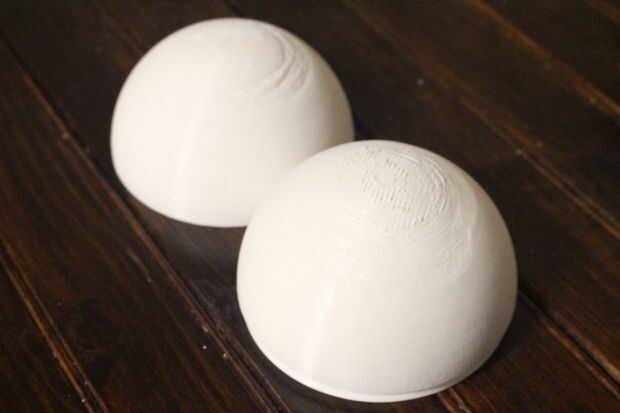

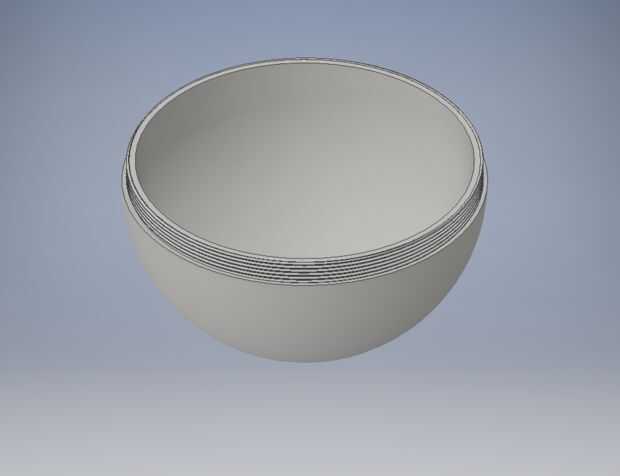

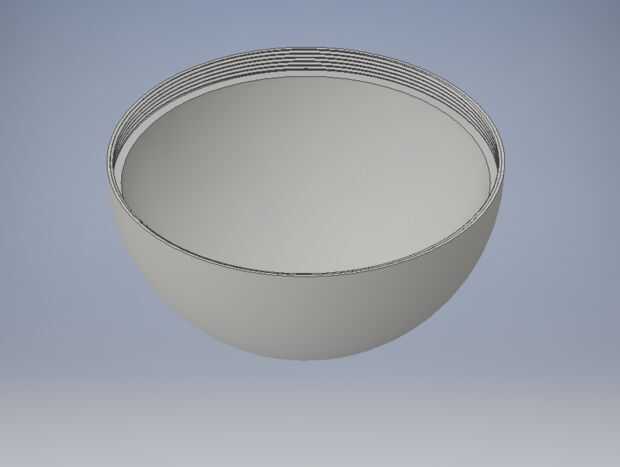

- BB8 diseño hilo 1 y 2 son las esferas la mitad que con los extremos roscados y pueden ser atornilladas. Estos eventualmente se cubra completamente la base y rodarán alrededor.

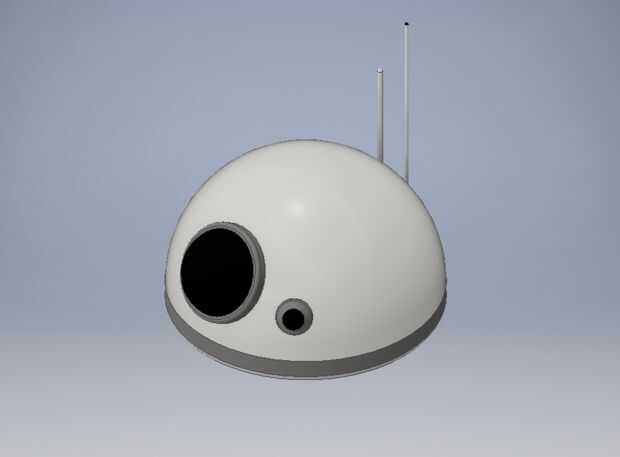

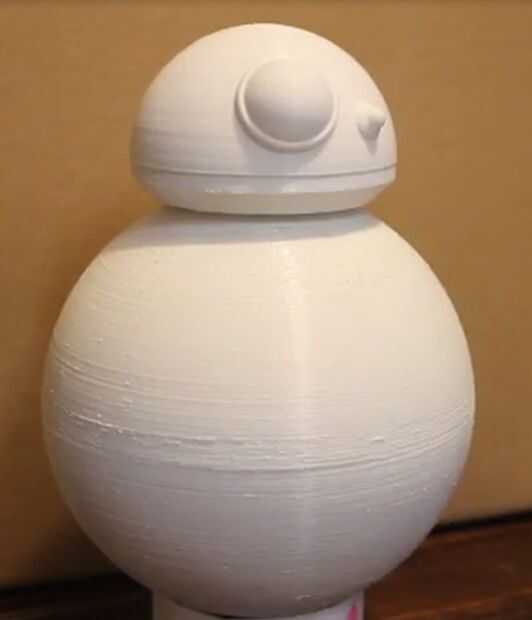

- El archivo BB8 cabeza es la cabeza del droide. Esto concederá a la bola mediante el uso de imanes. Hay bolsas que fueron creadas para adaptarse a los imanes en ellos.
He añadido el archivo de AutoDesk Inventor y el archivo STL. Así que puede abrir y cambiar el archivo sin embargo usted necesita o puede seguir adelante e imprimir lo que tengo aquí.
