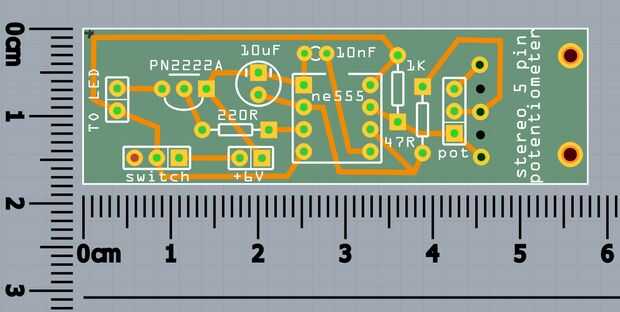

Paso 5: el pcb diseño
Otra nota, el circuito de aquí es un poco diferente del que grabado, porque después de terminado mi proyecto he decidido añadir un interruptor y también algunas pistas de cobre para mantener la posibilidad de utilizar un potenciómetro stereo de 5 pines en lugar de la ordinaria 3 perno uno. Estos potenciómetros se difunden en viejos dispositivos de música como walkman y radio de transistores, así que tengo algunas de ellas. Si los contactos no están bien que he dejado algo de espacio para cortar un rastro y poner un puente en el pin correcto. Mi potenciómetro funciona de esta manera, pero tu podría ser diferente.
También he creado una página con algunos esquemas y las posiciones de los componentes, así que usted puede imprimir para serigrafiar pcb.
Para este circuito, usted necesitará los siguientes componentes.
Resistencias:

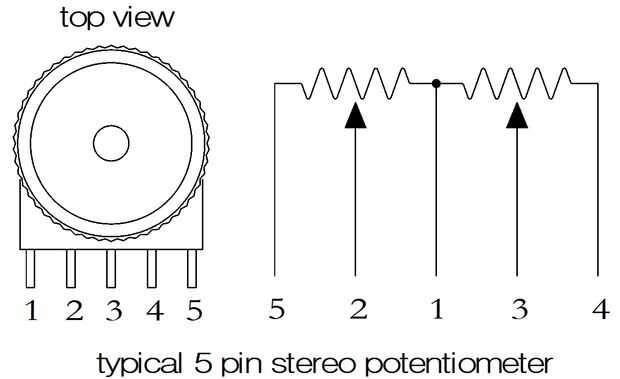

5 Kohm (o valor diferente) resistor variable (ver diagrama esquemático para un potenciómetro de clavijas estéreo típica 5)
47 ohm
1 kohm
220 ohmios
Condensadores:
cerámica de 10 nF
25V (o 16V) electrolítico 10 uF
Y también:
un interruptor
un IC NE555
un transistor de NPN PN2222A
