Beach Buddy: Cargador Solar 3 en 1, Boombox y quemadura temporizador calculadora (10 / 17 paso)

Paso 10: Montaje en Panel potencia

Ahora viene la diversión parte: montaje en panel. Una vez que estos componentes están en su lugar, se pueden quitar, como que se conectará a la tarjeta de circuitos, dispositivos, baterías, etc..

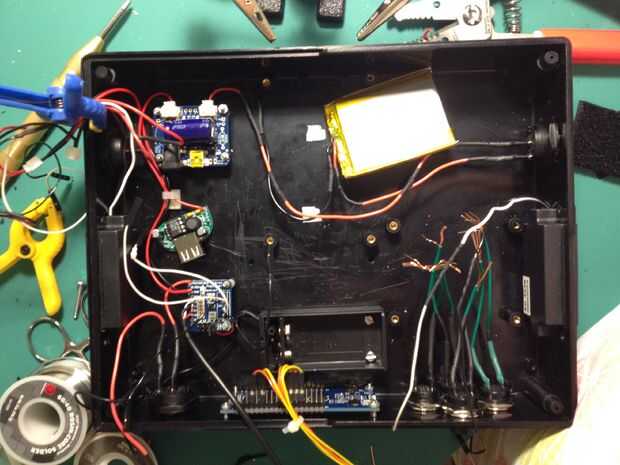

Ver la imagen con notas por encima de la colocación.

Altavoces

1. Empuje los altavoces, los cables primero, desde el exterior.
   1. Asegúrese de que los altavoces al frente de la caja (es decir, el altavoz es menor en un lado y más profundo en el otro - lugar la parte más profunda más cerca a la pantalla LCD).
2. Conéctelos a los cables de jumper hembra en el tablero del amplificador de audio.

PANTALLA LCD

1. Inserte la pantalla LCD en el orificio en el panel frontal y el tornillo en su lugar, encabezado hacia en el recinto.

Interruptores de eje de balancín

1. Los cables del interruptor de eje de balancín preparado en el paso 3 (el cable de potencia de audio) a través del orificio de interruptor de eje de balancín - montaje del hilo de rosca y enrosque el interruptor en su lugar.
2. Preparar los interruptores dos rocker como se describe en el paso 3, el paso 5, pero en lugar de colocar los cables JST, colocar dos medias longitudes de cable rojo, pelado en los extremos.
   • Esto se hace para agregar los interruptores de eje de balancín en las líneas de batería más fácil.
3. Pase los cables a través de los orificios de los interruptores de eje de balancín, luego atornille los interruptores de eje de balancín en el lugar con sus tuercas incluidas.
4. Tienes tres interruptores cuidadosamente montados en el exterior y un interruptor deportivos conectores JST / dos cables expuestos se peguen la parte trasera del uno al otro interruptor en el interior.

Clip de la batería > interruptor de eje de balancín

1. Mediante una palanca o sus alicates de punta delgada, tire de la pieza de plástico poco proteger las conexiones de cables de la pinza de la batería y deseche.
2. Ahora se deben ver corto poco cables conectados a los terminales de la batería y un interruptor.
3. Retire con cuidado el interruptor de su lugar dentro de la pinza, tirar suavemente de los cables cortos para que no se rompa la conexión soldada.
4. Retire el interruptor con las cuchillas al ras y deseche.
5. Dejando una buena cantidad de cola, barril clip el DC jack de la batería de 9V y apartar.
   • Asegúrese de que tomar nota de cual cable es negativo, y que es positivo.
6. Cuidadosamente la tira un poco más cubierta de alambre de los cables de la batería y guiarlos a través del agujero donde el interruptor solía ser.
7. Únete a uno de los cables rojos conectados al interruptor al cable positivo de la batería clip delantero . (No olvide poner su encogimiento del calor antes de empalmar los cables!)
   • Nota: el interruptor fue originalmente unido al polo negativo de la abrazadera de la batería; He volteado esto en mi proyecto y en su lugar se incorporó al polo positivo de la batería al interruptor de eje de balancín.
8. Conecte el cable rojo pelado que viene del interruptor de eje de balancín, con el cable positivo en el conector de barril (agregar alambre si es necesario para permitir la fácil conexión con el terminal de alimentación de Arduino).
9. Conecte el cable negro al cable negativo en el conector de barril, agregar alambre si es necesario y luego de empalme con el cable negativo proveniente del clip de la batería.
10. Atornillar el clip de la batería en su lugar.

Cargador de batería > interruptor de eje de balancín

1. Muy, muy cuidadosamente (las conexiones soldadas en la parte superior la batería son muy delicadas), y dejando una buena cantidad de cola, sujete el conector JST el extremo de los cables.
   • TENGA CUIDADO QUE LOS CABLES NO SE TOQUEN.
2. Repita los pasos para colocar el interruptor de balancín montado por la derecha , como se describe en los pasos 7 y 8, en su lugar conectar el cable positivo de JST > interruptor montado > cable positivo de la batería y el cable negativo de la JST > negativo cable de la batería.
   • No te olvides de probar la ruta de los cables al puerto BATT Cargador Solar; tensión no es bueno con los alambres de este delicados - especialmente con estas baterías li-poly. Por esta razón hemos pegado nuestro Velcro en primera.

Cables de

1. Pase todos los cables a través de los clips de cable anteriormente situados de pulcritud.

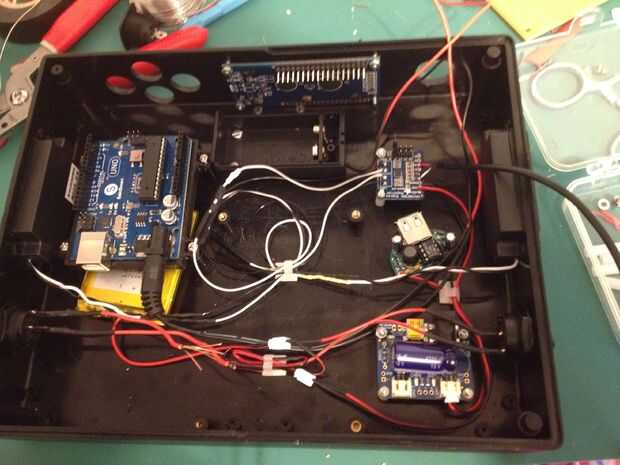

Si todo ha ido bien, ahora debe tener tres pequeños tableros de circuito y uno Arduino montado en el gabinete y dos baterías, clip de una batería y tres interruptores de rocker todos conectados a fuentes de energía, instaladas en su recinto.
