Beach Buddy: Cargador Solar 3 en 1, Boombox y quemadura temporizador calculadora (6 / 17 paso)

Paso 6: Diseño de caja

Partir del recinto

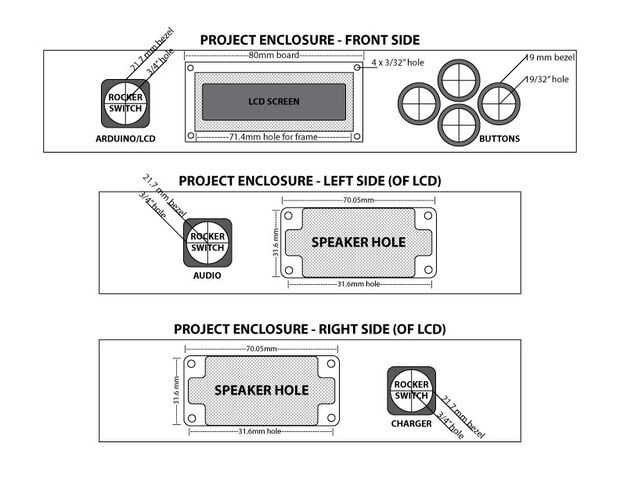

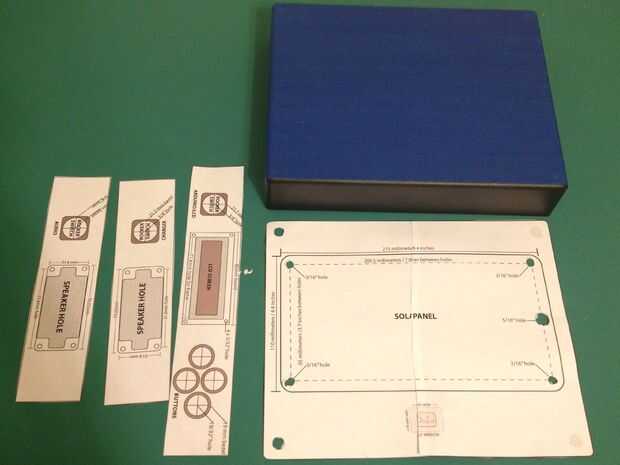

En primer lugar, descargar, imprimir y cortar los archivos PDF adjuntos (ver fotos 1 y 2). Estas son plantillas diseñadas para ayudarle a colocar los componentes en el exterior del recinto.

Nota: Las imágenes de arriba se diseñan para caber mi recinto MCM Electronics; También he incluido los archivos .ai originales Si desea cambiar la caja y usar mis medidas para las partes.

Usted va ser perforación en la parte inferior la mitad del recinto en su mayor parte y en tres de las cuatro paredes.

Agujeros:

• Lado izquierdo:
  • una gran ronda de agujero para el interruptor de eje de balancín
  • un agujero irregular altavoz
  • cuatro pequeños agujeros redondos para el altavoz de los tornillos de montaje.
• Lateral derecho:
  • una gran ronda de agujero para el interruptor de eje de balancín
  • un agujero irregular altavoz
  • cuatro pequeños agujeros redondos para el altavoz de los tornillos de montaje.
• Parte delantera:
  • una gran ronda de agujero para el interruptor de eje de balancín
  • agujero un cuadrado LCD
  • cuatro grandes agujeros redondos para los pulsadores.

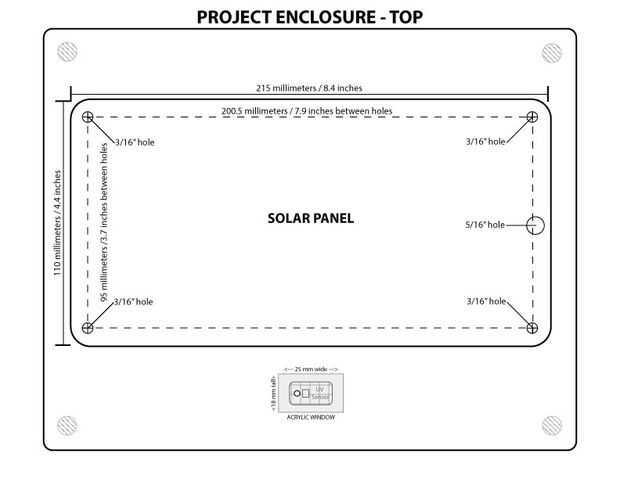

• Superior a la mitad del recinto, superficie plana grande:
  • cuatro pequeños agujeros redondos para el panel solar
  • un agujero redondo mayor, escondido dentro de la zona que cubre el panel solar, el panel de carga
  • un pequeño agujero cuadrado para la ventana del sensor UV
  • un pequeño agujero redondo para el tornillo de montaje del sensor

Preparando para taladro:

1. Cinta la caja con cinta de los pintores, para ayudar a distribuir la tensión generada por la perforación y corte la caja ABS con herramientas eléctricas. Luego, con cinta adhesiva la plantilla recortada hacia el exterior de la caja.
   • Nota: No hay ninguna plantilla de agujero para el compartimiento principal; es decir, donde se inserta el teléfono en el cuerpo de la Beach Buddy para la operación. Ese agujero dependerá del tamaño de su caja del teléfono y del teléfono.
2. Orificios redondos: utilizando el punzón, marque el centro de los agujeros a taladrarse.

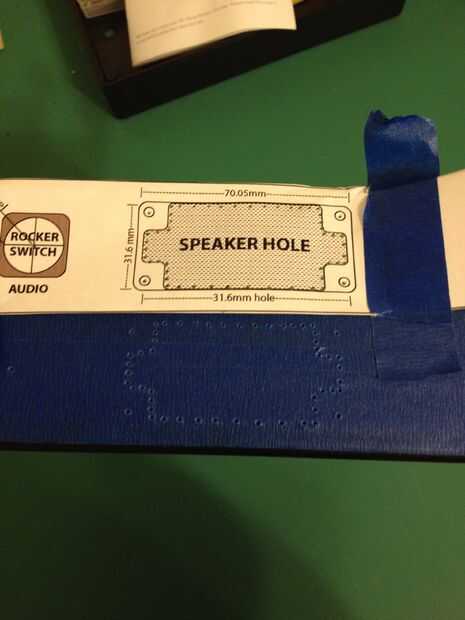

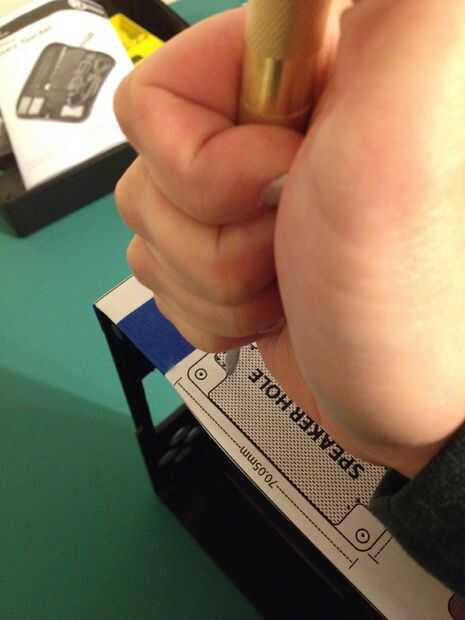

3. Agujeros irregulares: perforar un contorno alrededor del perímetro del agujero (ver fotos 3 y 4)
4. Cuadrado hoyos:
   1. Dibuja un contorno alrededor del perímetro del agujero con un rotulador.
   2. Con la regla, encontrar el centro horizontal de su agujero cuadrado y trace una línea a través de todo el ancho.
   3. Golpe en las cuatro esquinas.
   4. Perfore orificios de centro a intervalos regulares a lo largo de la línea central (sobre 1/4"- 3/4" separados, dependiendo del tamaño de sus componentes y caja). Estos serán perforados para quitar la mayoría de los plásticos interiores.

Descargar el archivo adjunto para los diagramas de diseño en Adobe Illustrator y PDF.
