Paso 8: Planificar el interior

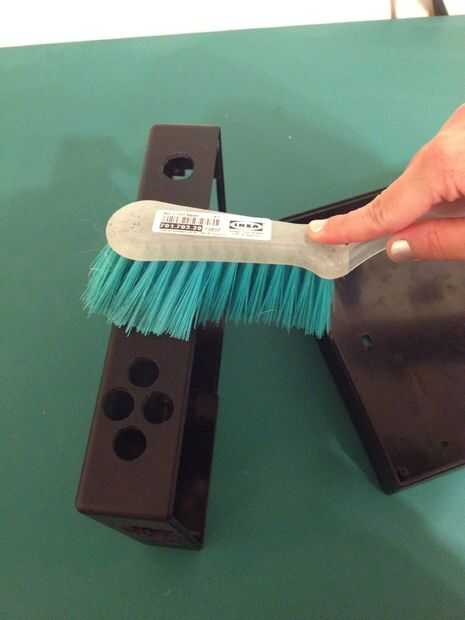

Una vez que haya cepillado todo ese plástico polvo de perforación, es hora de empezar a planificar el interior proceso de montaje.

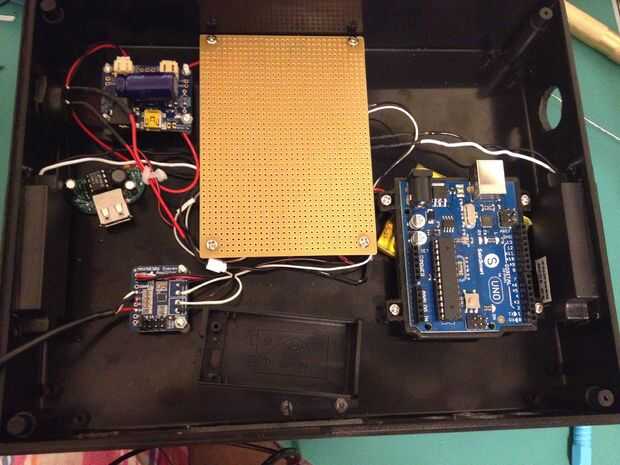

Comience atornillando los separadores de aislamiento a la parte inferior de tu Arduino y PCB (o, en mi caso, en la parte inferior del parachoques de montaje Arduino que impreso en 3D, thingiverse archivo aquí). Entonces empezar a disponer todo dentro de la base.

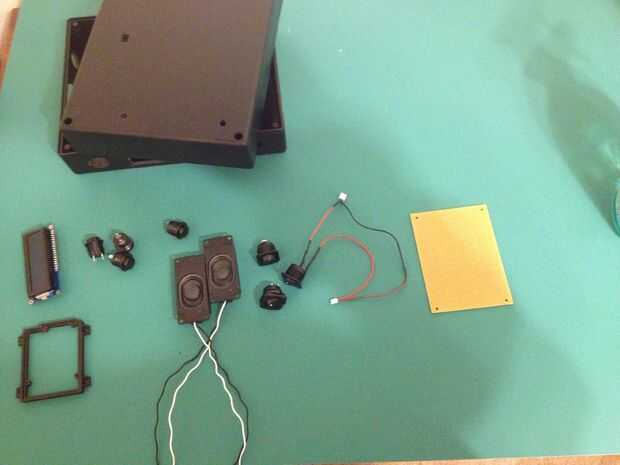

- Asegúrese de que todos sus componentes montados exteriores están libremente en el lugar. Usted quiere asegurarse de que todo encaja y tornillos en su lugar fácilmente antes de agregar juntas alrededor de él. (No hago esto, y mi pulsador inferior tuvo que ser pegada en la caja, en lugar de atornilla. No dejo espacio suficiente para mi tuerca a apretar.)
- Empieza con los componentes más grande (tu Arduino el PCB, las pilas de 3V y su clip de batería de 9V) primero, luego montar los tableros más pequeños alrededor de él.
- Utilizar los espacios debajo de los soportes para cables y espacio de la batería, ya que ambos están aislados.
- Pensar en la longitud de sus cuerdas. Es mucho más fácil envolver un alambre muy largo una vez más, que a la tensión de un cable demasiado corto. Empalme en longitudes de alambre si es necesario.
- Una vez que tienes un arreglo que te gusta, tomar una foto con su teléfono celular para el motivo de recuerdo.
- Ahora quite los separadores de la Arduino y PCB y utilizarlos como plantillas, taladro de arranque utilizando el punzón.
- Repita con las otras tablas.
- Para el clip de batería de 9V, marca dos pequeños agujeros en la parte inferior del plástico.
