Paso 3: Construcción de la Base
Después de completar este paso, debe tener la base completa con los 3 botones táctil capacitiva (en forma de tornillos).

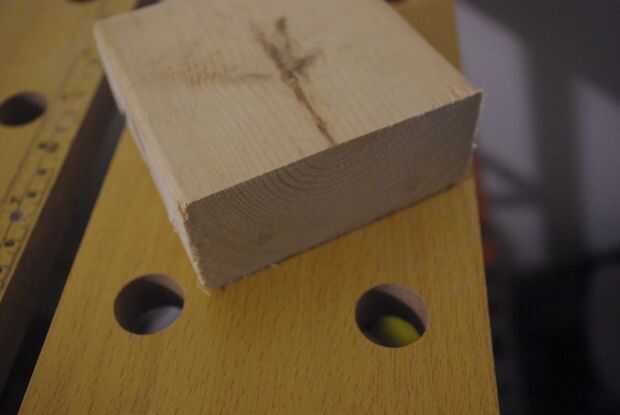

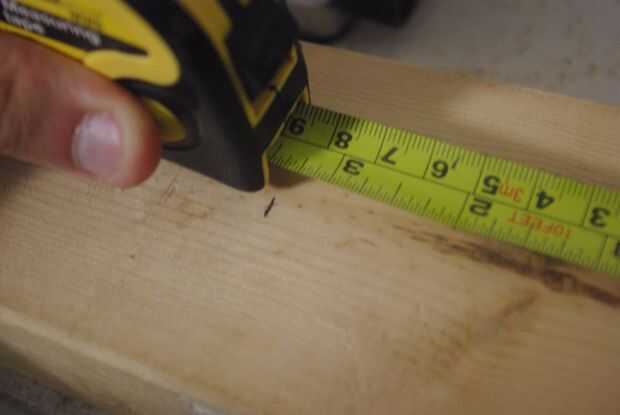

Para llegar allí, primero tienes que cortar las ranuras que se llevará a cabo el frente y la parte posterior de la torre de corflute. Para ello, necesitará sólo cortar la pieza cuadrada de madera de 2 ranuras (unos 150mm de profundidad y 2-3mm de ancho) y luego verifique si el corflute encaja perfectamente en él. Usted puede necesitar aplanar un poco del corflute pero debe ser capaz de encajar.

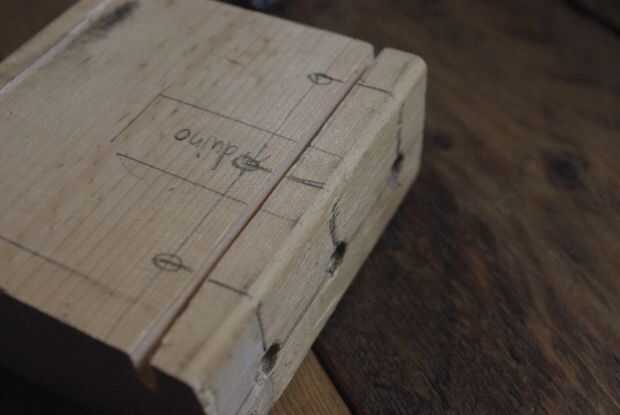

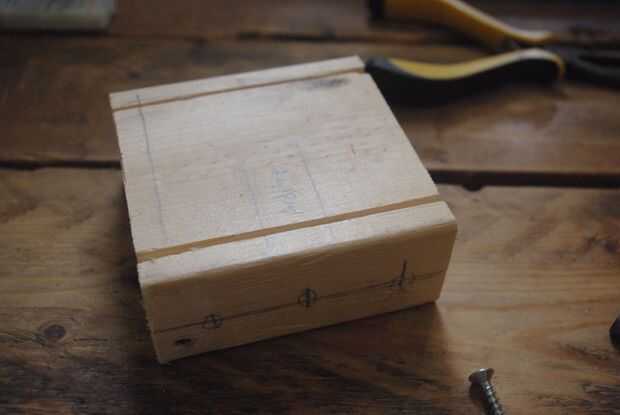

Ahora, usted necesita elegir las posiciones de los tres tornillos que se convertirán en los botones de función táctil. Después de elegir la posición, entonces necesitas hacer un agujero guía particularmente largo para el tornillo - debe ser más largo que el tornillo real.
Entonces usted necesita perforar otro agujero directamente sobre ese agujero que es perforado, pero en la parte superior del bloque de madera. La foto explica esto mejor.
Este agujero tendrá que perforar abajo en el otro agujero que ha perforado va horizontalmente.

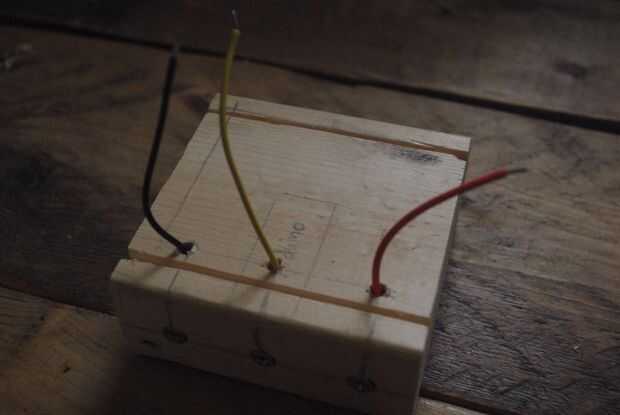

Aquí tenéis la tira una cantidad substancial del aislante de los 3 cables - los extremos expuestos deberán enviarse dentro de los orificios de la parte superior. Mientras que los sostiene cables en la parte superior - es necesario entonces el tornillo del taladro agarrar los cables expuestos - por lo que una conexión entre los cables en la parte superior y los tornillos hacia el exterior de la base de madera.
Aquí es un gif para mostrar esta mejor.

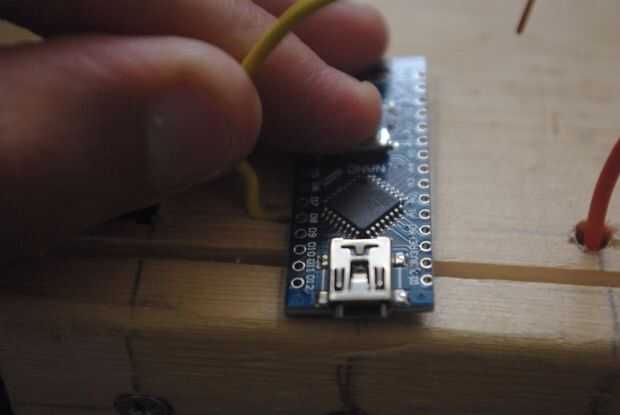

Si usted también notado en las fotos, perforé una zanja para cable del botón del medio guía bajo el Arduino Nano que le permita a quedar completamente plano.
