Beambox: Siguiente - la torre que se ilumina a sus comandos (6 / 7 paso)

Paso 6: soldadura

Este es un paso fácil, porque realmente de soldadura no es tan difícil.

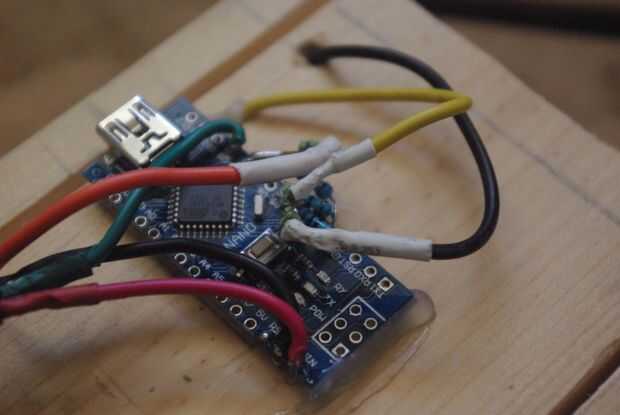

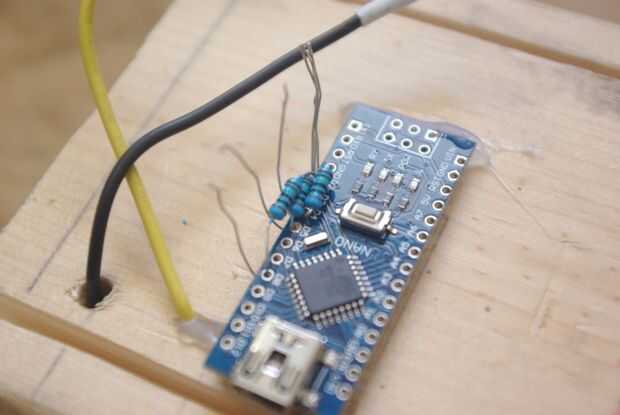

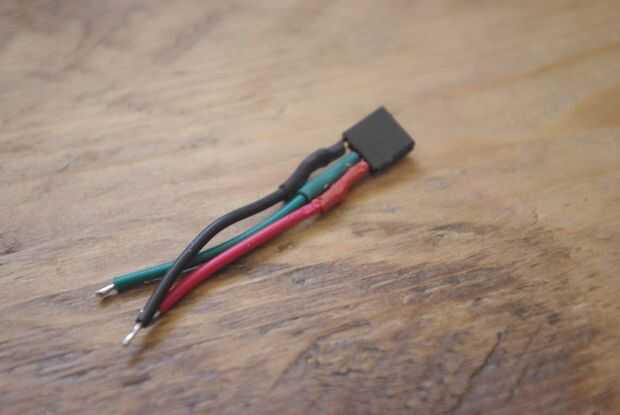

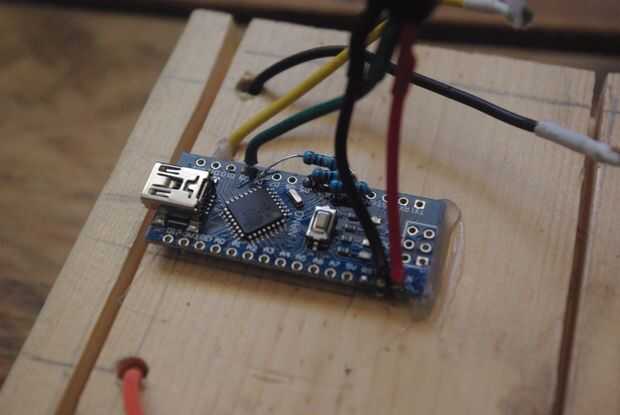

Sólo coge el soldador y hacer estas conexiones - no olvide de poner los conectores donde le indica que.

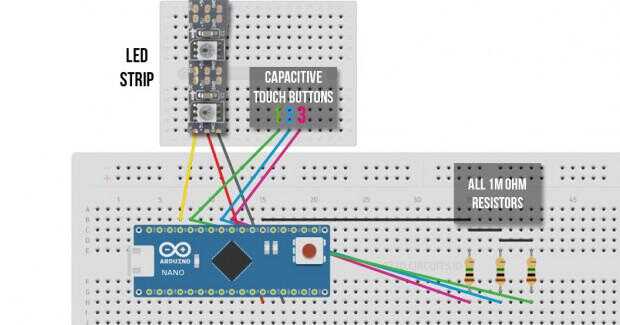

Siga el esquema que se incluye a continuación. También es una clave de color debajo de la imagen para mostrar lo que significan los colores si no estás seguro.

CLAVE DE COLOR

Amarillo - Arduino D9 a la tira de LED

Rojo - Arduino + 5v para LED tira + 5v

Gris - Arduino GND a GND de tira del LED

Negro - Arduino GND a 1 lado de todas las resistencias de 1 M ohm

Magenta - datos de Arduino 4 tocar botón 3

Azul claro - Arduino datos 5 tocar botón 2

Luz verde - datos de Arduino 8 tocar el botón 1
