Paso 4: Conexión de los LEDs
Ahh, buen LED viejo, qué haríamos sin ellos.

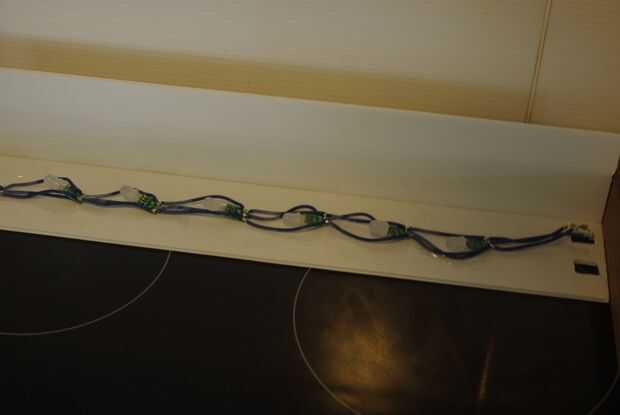

Los LEDs que he usado (se muestra en las fotos) usan un IC WS2811 y tienen 4 puntos de conexión, + 5v, GND, DataIN y correrá. Los nombres son bastante obvios sobre lo que cada uno de ellos hacer. Están diseñados para ser encadenadas juntas simplemente por los alambres de soldaduras de la primera correrá de LEDs a causar de la siguiente. Esto hace impresionante a utilizar y lo conecté 7 de ellos por daisy encadenamiento a lo largo de la longitud o altura de la Beambox. Asegúrese de dejar los cables extra largos con los pernos de la placa en el LED inferior. También una nota de lado,
Prueba sus LEDS!.
No estaba pensando en recto y rápidamente de se apresuraron a conseguir todo lo construido y no probarlas, lo consegui todo pegado para arriba y enchufado para encontrar solamente que todo a los 5 LED encendido... Esto fue, más tarde me enteré por la destrucción de todo el asunto, porque había un solo filamento de alambre corto el + 5v a la causar. Había aprendido la manera dura, pero es esencial que usted prueba su LED antes de pegarla encima de todo o tendrá un tiempo duro si algo sale mal.
El siguiente paso es fácil, simplemente conecte el LED a la franja de Corflute que han cortado los agujeros de para Arduino. Usted puede hacer esto con cinta adhesiva, blutack o cualquier adhesivo (sin embargo me quedaría lejos de nada permanente como pegamento caliente)
¿Por qué la parte de atrás? Bien si están en el centro hay evidentes líneas definidas de los LEDs, pero si están en la parte posterior se difunden adecuadamente y porque nunca vas a ver la parte posterior, está bien para ellos para no difundir en absoluto en la parte posterior.
En el siguiente paso!
