Beat LED detección en resina (1 / 7 paso)

Paso 1: Necesitarás...

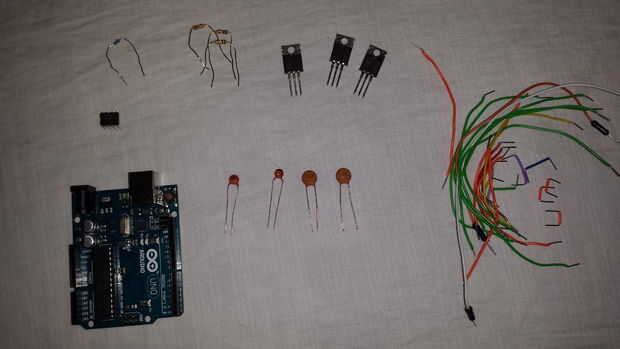

que he enumerado debajo de todos los materiales que he utilizado para crear este proyecto. No todos ellos están en la foto en la foto así que leer la lista para asegurarse de que tienes todo. Algunas cosas podrían considerarse opcionales dependiendo de cómo desea adaptar el proyecto para ser la suya propia pero simplemente se lista las cosas que usé.

Materiales:

1 x Breadboard
1 x soldable breadboard o PCB (si quieres para hacerlo más estable de la soldadura. Yo lo recomiendo)
1 x fuente de alimentación de 9V (utilicé una verruga de la pared. Puede 12V si de alguna manera está administrando a la tira de 5 metros todo, utilicé sólo una pequeña sección de la misma para que 9V fue suficiente para mí. 5V de Arduino, encontré, no fue suficiente)
1 x Tira de LED (yo usé la versión 5050 que contiene los tres colores en cada nodo. Sin embargo, de alguna manera, me siento como el 3528 podría crear una mejor visual desde cada color está separada. Depende de usted que desea utilizar)
1 x Jack de Audio
1 x 3.5mm Cable de Audio
x 1 mm 3,55 divisor de Audio (1 macho a 2 hembras)
3 x transistores MOSFET de canal N
3 x resistencias de ohm de 10 k
1 x resistencia de 200 k
condensador cerámico 100nf x 2
condensador cerámico 10nf x 1
condensador cerámico 33pf x 1
1 Uno de x Arduino
1 x circuito integrado de MSGEQ7
1 x zócalo del IC de 8 pines (si va a soldar a un PCB de algún tipo. El chip fácilmente puede sobrecalentarse y freír si intentas soldar directamente)
Un surtido de alambres de puente
Cable de conexión
Altavoces
1 x Resina transparente del bastidor (hay una gran variedad de opciones cuando se trata de esto pero yo simplemente ligado el tipo que he usado. 16 oz fue suficiente para mi proyecto pero me compre el 32 oz por si acaso. Trabajado lo suficientemente bien y era fácil de usar. Era mi primera vez usando resina de modo que la relación 1:1 requerida de este tipo fue el más fácil de trabajar con).
1 x 3,5 mm macho-hembra estéreo alimentación a través de
1 x 2,1 mm DC enchufe en línea
1 x 2,1 mm DC Power Jack de montaje de Panel de (este es uno utiliza pero yo recomendaría algo más largo que incluso no cabe todo el camino de la madera que utiliza para la caja. Todavía funcionó pero está lejos de ser ideal. Pero con un conector más largo si es posible)
4 x 10 mm con aislamiento aislamientos para su placa de circuito o arduino

Herramientas:

Soldador con estaño
Taladro
Papel de lija o
Lijadora eléctrica (no es necesario pero ayuda)
Destornillador
Pistola de pegamento caliente
